Центральный высокочастотный динамик
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- крышка центрального динамика в сборе
Снятие 2 шагов
-

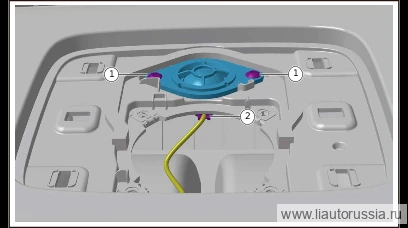

Выверните крепёжные винты центрального высокочастотного динамика (2 шт.), извлеките центральный высокочастотный динамик.
-
Отсоедините разъём жгута проводов центрального высокочастотного динамика (1 шт.), снимите центральный высокочастотный динамик.
🔧 крестовая отвёртка
Установка 2 шагов
-
Подсоедините разъём жгута проводов центрального высокочастотного динамика (1 шт.).
-
Установите центральный высокочастотный динамик, установите крепёжные винты центрального высокочастотного динамика (2 шт.). Q2734216F38 Момент затяжки самонарезающего винта с крестообразным шлицем и цилиндрической головкой: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734216F38
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите центральный высокочастотный динамик, установите крепёжные в… | 1.5±0.5 Н·м |
