HMI-экран центральной консоли в сборе

Дисплеи · Li L7 2022–2023 · стр. 75–76 оригинала

3 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже и монтаже не допускайте повреждения деталей салона.
При выполнении операций по снятию и установке модуля обязательно обращайтесь с ним бережно, не допускайте ударов и падения модуля во избежание повреждения электронных компонентов внутри модуля.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подготовительные работы 4

Двери багажника на электроприводе книга владельца
Аккумулятор книга владельца
Двери автомобиля книга владельца
сервисная крышка дисплея в сборе.

Снятие 3 шагов

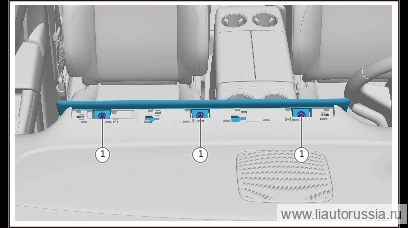

Выверните крепёжные болты HMI-экрана центральной консоли в сборе (3 шт.), извлеките HMI-экран центральной консоли в сборе.

🔧 торцовая головка-бита Примечание: защитите экран HMI-экрана центральной консоли в сборе от царапин T30

Примечание. При демонтаже учитывайте длину жгута проводов HMI-экрана центральной консоли в сборе, не допускайте повреждения.
Отсоедините разъём жгута проводов HMI-экрана центральной консоли в сборе (4 шт.).
Расстыкуйте жгут проводов HMI-экрана центральной консоли в сборе и фиксатор HMI-экрана центральной консоли в сборе (8 шт.), снимите HMI-экран центральной консоли в сборе.

Установка 3 шагов

Установите HMI-экран центральной консоли в сборе, подсоедините жгут проводов HMI-экрана центральной консоли в сборе к фиксатору HMI-экрана центральной консоли в сборе (8 шт.),
Подсоедините разъём жгута проводов HMI-экрана центральной консоли в сборе (4 шт.).
Установите HMI-экран центральной консоли в сборе, установите крепёжные болты HMI-экрана центральной консоли в сборе (3 шт.). M01-89010049 болт фланцевый с цилиндрической головкой и внутренним шестигранным (Torx) шлицем Момент затяжки: 6±1 Н·м

⚙︎ 6±1 Н·м🔧 торцовая головка-бита Примечание: защитите экран HMI-экрана центральной консоли в сборе от царапин T30M01-89010049

Моменты затяжки — сводка

Операция	Момент
Установите HMI-экран центральной консоли в сборе, установите крепёжные…	6±1 Н·м
