Комбинированный переключатель в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Неправильная установка контактной спирали (шлейфа) в сборе может повредить внутреннюю спиральную катушку контактной спирали, что может привести к неисправности катушки и, как следствие, к некорректной работе модуля подушки безопасности, что может стать причиной травмирования персонала.
- При демонтаже соблюдайте осторожность, чтобы не повредить элементы отделки салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка безопасности водителя
- Рулевое колесо в сборе
- левая боковая крышка панели приборов
- нижняя левая защитная панель в сборе
- нижний кожух рулевой колонки в сборе
- верхний кожух рулевой колонки в сборе
Снятие 3 шагов
-

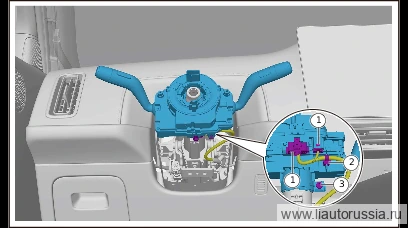

Отсоедините разъём жгута проводов комбинированного переключателя в сборе(2 шт.).
-
Отсоедините фиксирующую защелку жгута проводов комбинированного переключателя в сборе (1 шт.).
-
Выверните крепёжные болты (1 шт.) комбинированного выключателя в сборе, снимите комбинированный выключатель в сборе.
🔧 торцевая головка T30
Установка 3 шагов
-
Установите комбинированный выключатель в сборе, установите крепёжный болт (1 шт.) комбинированного выключателя в сборе. Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка для отвёртки Примечание: При установке комбинированного выключателя и контактной спирали в сборе сначала поверните контактную спираль по часовой стрелке до упора, затем поверните её обратно против часовой стрелки до упора, чтобы определить общее число оборотов, и в завершение верните её в среднее положение T30 -
Установите фиксирующую защёлку(1 шт.) жгута проводов комбинированного переключателя в сборе.
-
Подсоедините разъем жгута проводов комбинированного переключателя в сборе (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите комбинированный выключатель в сборе, установите крепёжный б… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
