Монтажное основание внутренней ручки замка капота
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Рукоятка внутренней рукоятки замка капота
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- облицовка нижней части левой стойки A в сборе.
Снятие 2 шагов
-

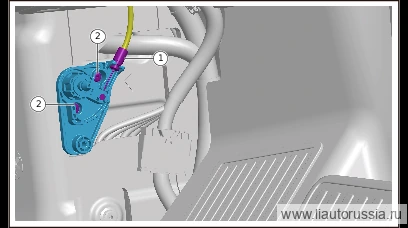

Отсоедините соединение монтажного основания внутренней рукоятки замка капота с тросиком замка капота в сборе.
-
Выверните крепёжные винты монтажного основания внутренней ручки замка капота (2 шт.), снимите монтажное основание внутренней ручки замка капота.
🔧 крестовая отвёртка
Установка 2 шагов
-
Установите основание крепления внутренней ручки замка капота, установите крепёжные винты основания крепления внутренней ручки замка капота (2 шт.). Комбинированный крепёж Q220B4816F36 (винт самонарезающий с крестообразным шлицем и полукруглой головкой в комплекте с плоской шайбой) Момент затяжки: 2±0.5 Н·м
⚙︎ 2±0.5 Н·м🔧 крестовая отвёртка -
Подсоедините монтажное основание внутренней ручки замка капота к тросику замка капота в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите основание крепления внутренней ручки замка капота, установи… | 2±0.5 Н·м |
