Компоненты узла HVAC-Воздуховод обдува ног водителя
Блок HVAC (отопление, вентиляция, кондиционирование) · Li L7 2022–2023 · стр. 961–962 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- левая защитная панель ножного пространства в сборе
- левая боковая крышка панели приборов
- нижняя левая защитная панель в сборе
Снятие 1 шагов
-

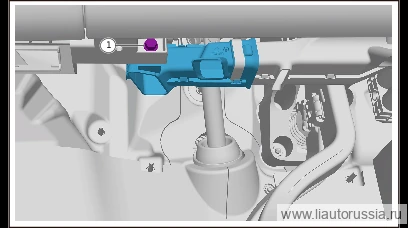

Выверните крепёжный болт(1 шт.) воздуховода обдува ног водителя и снимите воздуховод обдува ног водителя.
🔧 торцевая головка 10 мм
Установка 1 шагов
-
Установите воздуховод обдува ног водителя, заверните крепёжный болт(1 шт.) воздуховода обдува ног водителя. Q1860616F36 Шестигранный фланцевый болт Момент затяжки: 3.5±0.2 Н·м
⚙︎ 3.5±0.2 Н·м🔧 торцевая головка 10 ммQ1860616F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите воздуховод обдува ног водителя, заверните крепёжный болт(1… | 3.5±0.2 Н·м |
