Левая нижняя защитная панель панели приборов.
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- левая боковая крышка панели приборов
- декоративная крышка датчика температуры в салоне.
- левый нижний ящик для хранения панели приборов в сборе
Снятие 3 шагов
-

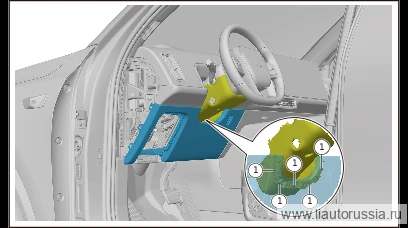

Отсоедините соединение фиксатора (5 шт.) нижнего кожуха рулевой колонки в сборе с левой нижней защитной панелью панели приборов.
-

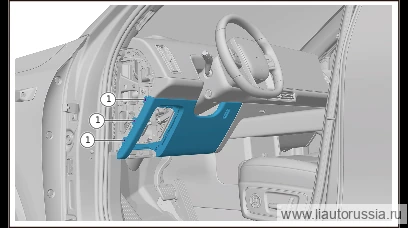

Отсоедините левую нижнюю защитную панель панели приборов от точек крепления (3 шт.) корпуса панели приборов в сборе, выведите левую нижнюю защитную панель панели приборов.
Примечание. При демонтаже учитывайте длину жгута проводов датчика температуры в салоне во избежание повреждения. -

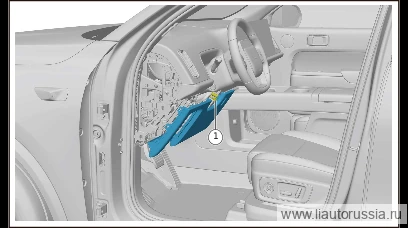

Отсоедините датчик температуры в салоне от левой нижней защитной панели панели приборов, снимите левую нижнюю защитную панель панели приборов.
Установка 3 шагов
-
Подсоедините датчик температуры в салоне к левой нижней защитной панели панели приборов.
-
Установите левую нижнюю защитную панель панели приборов и защёлкните в точке крепления (3 шт.) блока панели приборов в сборе.
-
Подсоедините фиксатор (5 шт.) нижнего кожуха рулевой колонки в сборе к левой нижней защитной панели панели приборов.
