Левый нижний ящик для хранения панели приборов в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
Снятие 2 шагов
-

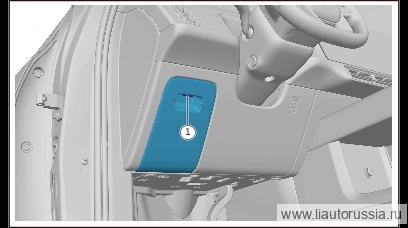

Нажмите на язычок фиксатора левого нижнего вещевого ящика, откройте левый нижний вещевой ящик панели приборов в сборе.
-
Выверните крепёжный винт (2 шт.) левого нижнего ящика для хранения панели приборов в сборе, с помощью пластиковой лопатки отсоедините левый нижний ящик для хранения панели приборов в сборе от левой нижней защитной панели панели приборов в сборе, по направлению стрелки снимите левую нижнюю защитную панель панели приборов в сборе.
🔧 крестовая отвёртка
Установка 2 шагов
-
По направлению стрелки установите левую нижнюю защитную панель панели приборов в сборе, подсоедините левый нижний ящик для хранения панели приборов в сборе к левой нижней защитной панели панели приборов в сборе, установите крепёжный винт (2 шт.) левого нижнего ящика для хранения панели приборов в сборе. Q2734216F38 Самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734216F38 -
Закройте левый нижний вещевой ящик панели приборов в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| По направлению стрелки установите левую нижнюю защитную панель панели… | 1.5±0.5 Н·м |
