Медиацентр HMI
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже и монтаже контроллера модуля правой передней двери обращайтесь с ним бережно: не допускайте ударов и падения контроллера в сборе, чтобы не повредить внутренние электронные компоненты контроллера в сборе.
- При демонтаже и монтаже не допускайте повреждения элементов отделки салона.
- При демонтаже головного устройства необходимо принять соответствующие меры по защите поролоновой обёртки в нижней части корпуса HVAC в сборе, чтобы не повредить поролоновую обёртку (поролоновая обёртка предназначена для предотвращения стекания конденсата из корпуса HVAC).
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 21
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
- Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- правый кожух заднего торца направляющей (переднее пассажирское)
- крышка заднего торца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- корпус центральной консоли в сборе
- Передняя секция центрального воздуховода обдува лица второго ряда
- Нагнетательный вентилятор в сборе.
- Переходной воздуховод трёхзонного климат-контроля
Снятие 3 шагов
-

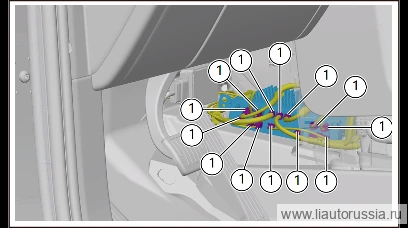

Отсоедините разъём жгута проводов медиацентра HMI (13 шт.).
-

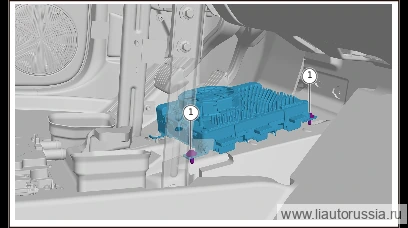

Выверните крепёжные болты медиацентра HMI (2 шт.).
🔧 головка 10 мм -

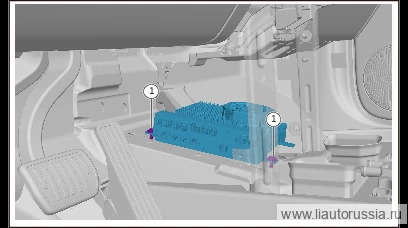

Выверните крепёжные болты медиацентра HMI (2 шт.), снимите медиацентр HMI.
🔧 головка 10 мм
Установка 3 шагов
-
Установите медиацентр HMI, установите крепёжные болты медиацентра HMI (2 шт.). Q140B0616F38L комплект: болт с шестигранной головкой и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм -
Установите крепёжные болты медиацентра HMI (2 шт.). Q140B0616F38L комплект: болт с шестигранной головкой и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм -
Подсоедините разъём жгута проводов медиацентра HMI (13 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите медиацентр HMI, установите крепёжные болты медиацентра HMI… | 6±1 Н·м |
| Установите крепёжные болты медиацентра HMI (2 шт.). Q140B0616F38L комп… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены медиасистемы HMI
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
