Переходной воздуховод трёхзонного климат-контроля

Воздуховод обдува ног второго ряда · Li L7 2022–2023 · стр. 2818–2819 оригинала
3 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Переходной воздуховод трёхзонного климат-контроля

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  12. крышка заднего торца направляющей, левая сторона
  13. правый кожух заднего торца направляющей (переднее пассажирское)
  14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. корпус центральной консоли в сборе
  19. Передняя секция центрального воздуховода обдува лица второго ряда
  20. Нагнетательный вентилятор в сборе.

Снятие 3 шагов

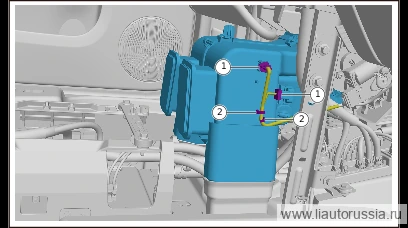

  1. Шаг 1

    Отсоедините разъём (2 шт.) жгута проводов HVAC.

  2. Отсоедините соединение жгута проводов HAVAC с воздуховодом фильтра трёхзонного кондиционера.

  3. Шаг 3

    Снимите переходный воздуховод трёхзонного климат-контроля в направлении, указанном стрелкой.

Установка 3 шагов

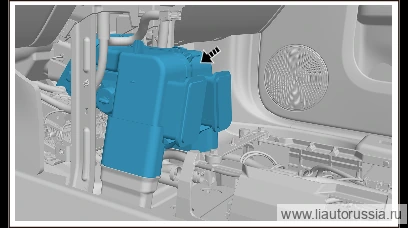

  1. Шаг 1

    Установите по направлению стрелки переходной воздуховод трёхзонного климат-контроля.

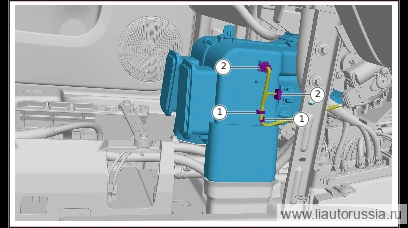

  2. Шаг 2

    Подсоедините жгут проводов HAVAC к воздуховоду фильтра трёхзонного климат-контроля.

  3. Подсоедините разъём жгута проводов HAVAC (2 шт.).
