Центральная нижняя защитная панель в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.

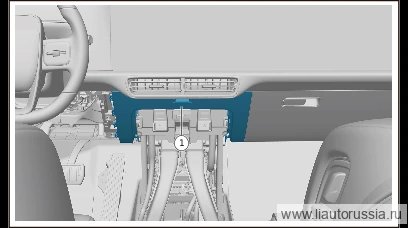

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- нижняя левая защитная панель в сборе
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- бокс для телефона центральной консоли в сборе
- Снятие и установка узла корпуса центральной консоли в сборе
Снятие 2 шагов
-

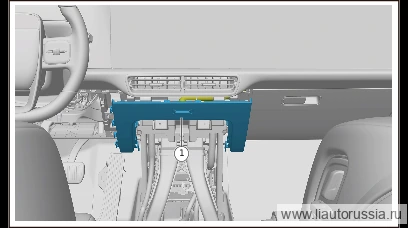

Используя пластиковую лопатку, равномерно и постепенно синхронно выведите центральную нижнюю защитную панель в сборе.
Примечание. Учитывайте длину соединительного шланга во избежание повреждения. -
Отсоедините соединительный шланг от средней нижней защитной панели в сборе, снимите среднюю нижнюю защитную панель в сборе.
Установка 2 шагов
-
Подсоедините соединительный шланг к центральной нижней защитной панели в сборе.
-
Установите центральную нижнюю защитную панель в сборе.
