Левый водосточный патрубок вентиляционной облицовки переднего щита
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Воздуховод наружной циркуляции в сборе
Снятие 2 шагов
-

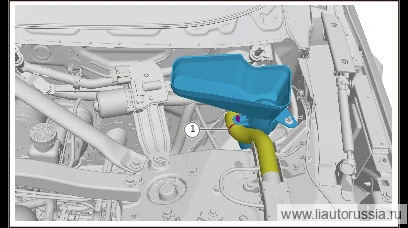

Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека.
Примечание. Для более наглядного отображения положения демонтажа/монтажа детали на изображении капот не показан; в реальной работе демонтаж капота не требуется. -

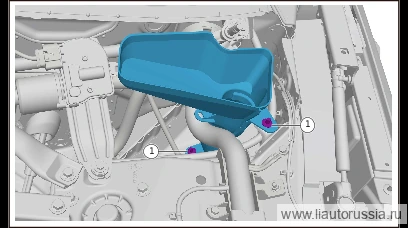

Отсоедините фиксирующую защёлку (2 шт.) левой сливной трубки облицовочной панели вентиляции переднего щита, снимите левую сливную трубку облицовочной панели вентиляции переднего щита.
Примечание. Для более наглядного отображения положения демонтажа/монтажа детали на изображении капот не показан; в реальной работе демонтаж капота не требуется.
Установка 2 шагов
-
Установите левую водосточную трубку облицовки вентиляции передней панели, установите фиксирующую защёлку (2 шт.) левой водосточной трубки облицовки вентиляции передней панели.
-
Установите фиксатор жгута проводов моторного отсека (1 шт.).
