Воздуховод наружной циркуляции в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
Снятие 2 шагов
-

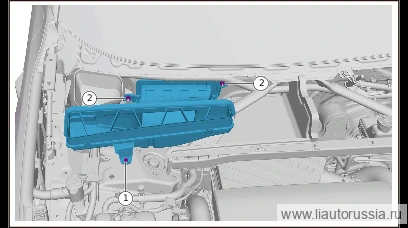

Выверните крепёжные болты воздуховода наружной циркуляции в сборе (1 шт.). Используйте
🔧 головка 10 мм -
Выверните крепёжную гайку (2 шт.) воздуховода наружной циркуляции в сборе, снимите воздуховод наружной циркуляции в сборе.
🔧 головка 10 мм
Установка 2 шагов
-
Установите воздуховод наружной циркуляции в сборе, заверните крепёжную гайку воздуховода наружной циркуляции в сборе (2 шт.). M01-89320206 Шестигранная фланцевая гайка в сборе с плоской шайбой Момент: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка (торцевой ключ) 10 ммM01-89320206 -
Установите крепёжные болты (1 шт.) воздуховода наружной циркуляции воздуха в сборе. Q1860616F36 Шестигранный фланцевый болт. Момент: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите воздуховод наружной циркуляции в сборе, заверните крепёжную… | 9±1 Н·м |
| Установите крепёжные болты (1 шт.) воздуховода наружной циркуляции воз… | 9±1 Н·м |
