Устройство HUD (проекционный дисплей)

Подготовительные работы 41

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
13. крышка заднего торца направляющей, левая сторона
14. правый кожух заднего торца направляющей (переднее пассажирское)
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
18. корпус центральной консоли в сборе
19. подсветка ног левого переднего ряда
20. левая защитная панель ножного пространства в сборе
21. левая боковая крышка панели приборов
22. нижняя левая защитная панель в сборе
23. облицовка верхней части левой стойки A в сборе
24. облицовка нижней части левой стойки A в сборе.
25. Подушка безопасности водителя
26. Рулевое колесо в сборе
27. верхний кожух рулевой колонки в сборе
28. нижний кожух рулевой колонки в сборе
29. Комбинированный переключатель в сборе
30. сервисная крышка дисплея в сборе.
31. HMI-экран центральной консоли в сборе
32. крышка центрального динамика в сборе
33. Центральный высокочастотный динамик
34. Центральный динамик
35. правая боковая крышка панели приборов
36. облицовка верхней части правой стойки А в сборе
37. облицовка нижней части правой стойки A в сборе.
38. фонарь подсветки ног переднего ряда справа
39. правая защитная панель в ногах в сборе
40. плафон освещения перчаточного ящика
41. Демонтаж узла панели приборов в сборе

Снятие 2 шагов

1.

   1

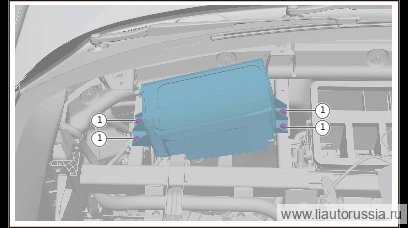

   Выверните крепёжные болты устройства HUD (4 шт.), извлеките устройство HUD.

   🔧 головка 10 мм

   Примечание. При демонтаже учитывайте длину жгута проводов устройства HUD, чтобы избежать повреждения.

2.

   2

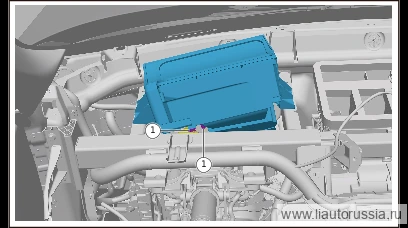

   Отсоедините разъём жгута проводов устройства HUD (2 шт.), снимите устройство HUD.

Установка 2 шагов

1.

   1

   Установите устройство HUD, подсоедините разъём жгута проводов устройства HUD (2 шт.).

2.

   2

   Установите устройство HUD, установите крепёжные болты устройства HUD (4 шт.). Q146B0622F62L комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба. Момент затяжки: 6±1 Н·м

   ⚙︎ 6±1 Н·м🔧 головка 10 мм

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены проекционного дисплея (HUD)
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
