Правый нижний монтажный кронштейн поперечной балки панели приборов.

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
13. правый кожух заднего торца направляющей (переднее пассажирское)
14. крышка заднего торца направляющей, левая сторона
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
18. корпус центральной консоли в сборе

Снятие 1 шагов

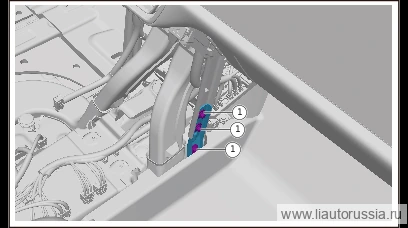

1. 1

   Выверните крепёжный болт правого нижнего монтажного кронштейна поперечной балки панели приборов (3 шт.), снимите правый нижний монтажный кронштейн поперечной балки панели приборов.

   🔧 головка (торцевой ключ) Внимание: X01-89184820 Шестигранный фланцевый болт в сборе с плоской шайбой является деталью одноразового использования, при каждом снятии/установке необходимо заменять на новую деталь 10 ммX01-89184820одноразовая деталь

Установка 1 шагов

1.

   1

   Установите правый нижний монтажный кронштейн поперечной балки панели приборов, установите крепёжный болт (3 шт.) правого нижнего монтажного кронштейна поперечной балки панели приборов. X01-89184820 Комбинированный болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 мм Внимание: X01-89184820 комбинированный болт с шестигранной фланцевой головкой и плоской шайбой является деталью одноразового использования, после каждого снятия и установки необходимо заменять новой детальюX01-89184820одноразовая деталь

Моменты затяжки — сводка
