Компоненты корпуса переднего HVAC-Корпус улитки в сборе

Блок HVAC (отопление, вентиляция, кондиционирование) · Li L6 2024 · стр. 2159–2163 оригинала

7 шагов снятия7 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.

Примечания

В целях защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для хранения ёмкость с делениями, для последующей утилизации с целью повторного использования или списания в утиль.
Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
Меры предосторожности: Предупреждение: при нагреве охлаждающей жидкости образуются пары, следует избегать вдыхания этих паров.
При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма следует немедленно выпить чистой воды, вызвать рвоту или немедленно обратиться за медицинской помощью.
В целях защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать для последующей утилизации с целью повторного использования или списания в утиль.
Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
Во избежание опасности ожога после длительной работы автомобиля запрещается открывать крышку расширительного бачка, иначе кипящая жидкость и высокотемпературный пар могут причинить вред организму человека; данную операцию следует выполнять после остывания охлаждающей жидкости.
При неотключённой системе электропитания автомобиля электрический вентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону работы вентилятора.
Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
При демонтаже/монтаже хомутов крепления на обоих концах трубки обязательно используйте водяные пассатижи (клещи для трубок), запрещается использовать плоскогубцы, переставные клещи и другие инструменты, иначе это повредит хомут и нарушит герметичность.
При демонтаже следите за тем, чтобы в разъём жгута проводов не попала вода — необходимо закрыть его защитным колпачком, прежде чем снимать трубку.
После отсоединения магистрали системы кондиционирования необходимо установить уплотнительный элемент на месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
При установке магистрали системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
При демонтаже переднего узла HVAC в сборе необходимо принять соответствующие меры защиты для поролона обшивки нижней части воздуховодного короба HVAC в сборе во избежание его повреждения (поролон обшивки предназначен для предотвращения стекания конденсата из воздуховодного короба).

Подготовительные работы 89

Снятие 7 шагов

Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (3 шт.).
Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (2 шт.).
Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (4 шт.).
Расстыкуйте фиксирующую защёлку верхней крышки корпуса улитки в сборе (1 шт.), снимите верхнюю крышку корпуса улитки в сборе.
Расстыкуйте фиксирующую защёлку крышки (1 шт.).
Расстыкуйте фиксирующую защёлку крышки (2 шт.), снимите крышку.

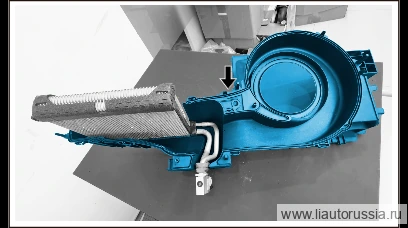

Снимите нижнюю крышку корпуса улитки.

Установка 7 шагов

Установите нижнюю крышку корпуса улитки в сборе.
Установите крышку, убедитесь, что фиксирующая защёлка (2 шт.) установлена на место.
Убедитесь, что фиксирующая защёлка (2 шт.) установлена на место.
Установите верхнюю крышку корпуса улитки в сборе, убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (1 шт.) установлена на место.
Убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (4 шт.) установлена на место.
Убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (2 шт.) установлена на место.
Убедитесь, что фиксирующая защёлка верхней крышки корпуса улитки в сборе (2 шт.) установлена на место.
