Левая торцевая крышка панели приборов в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 2 шагов
-

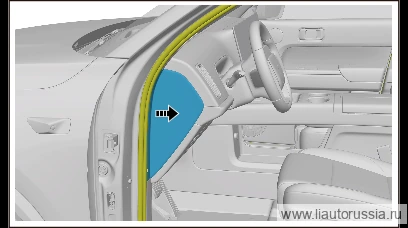

Отсоедините уплотнитель проёма левой передней двери в направлении, указанном стрелкой.
Примечание. Уплотнитель проёма левой передней двери не требуется отсоединять полностью, достаточно отсоединить до положения, позволяющего снять левую боковую крышку панели приборов. -

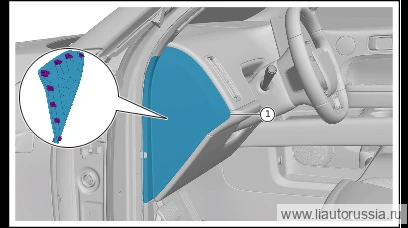

Пластиковой лопаткой отожмите фиксирующую клипсу левой торцевой крышки панели приборов (8 шт.), снимите левую торцевую крышку панели приборов в сборе.
Установка 2 шагов
-
Установите левую торцевую крышку панели приборов в сборе, установите фиксирующие защёлки (8 шт.), при установке убедитесь, что защёлки установлены до упора.
-

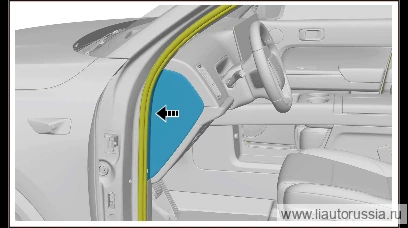

Установите уплотнитель проёма левой передней двери в направлении, указанном стрелкой.
