Динамик eCall
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- накладка центрального динамика в сборе
Снятие 2 шагов
-

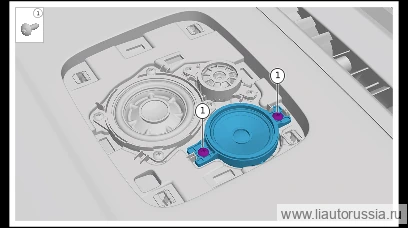

Выверните крепёжные винты(2 шт.) динамика Ecall, извлеките динамик Ecall.
🔧 крестовая отвёртка Внимание: при демонтаже учитывайте длину жгута проводов динамика Ecall, во избежание повреждения -
Отсоедините разъём жгута проводов Ecall (1 шт.), снимите динамик Ecall.
Установка 2 шагов
-
Установите динамик Ecall, подсоедините разъём жгута проводов динамика Ecall (1 шт.).
-
Установите динамик Ecall, установите крепёжный винт(2 шт.) динамика Ecall. Q2734213F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой большого диаметра Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734213F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите динамик Ecall, установите крепёжный винт(2 шт.) динамика Ec… | 1.5±0.5 Н·м |
