Правый нижний монтажный кронштейн поперечной балки панели приборов.
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 26
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
Снятие 3 шагов
-

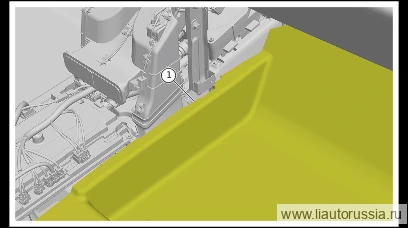

Приподнимите ковёр переднего пассажирского места в сборе.
-
Снимите фиксирующие защёлки нижнего правого монтажного кронштейна поперечной балки панели приборов (1 шт.).
-

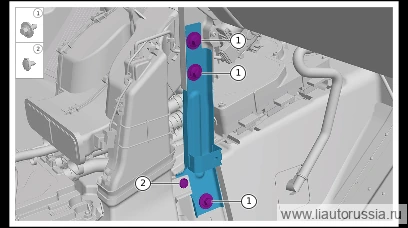

Выверните крепёжные болты (3 шт.) правого нижнего монтажного кронштейна поперечной балки панели приборов, снимите правый нижний монтажный кронштейн поперечной балки панели приборов.
🔧 торцевая головка 10 мм
Установка 3 шагов
-
Установите крепёжный болт (3 шт.) правого нижнего монтажного кронштейна поперечной балки панели приборов. X01-89184820 комбинированный крепёж: болт шестигранный фланцевый и плоская шайба. Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 10 ммX01-89184820 -
Установите фиксатор правого нижнего монтажного кронштейна балки панели приборов (1 шт.). D01-89694103 Разъёмный фиксатор.
D01-89694103 -
Верните на место коврик переднего пассажирского места в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт (3 шт.) правого нижнего монтажного кронштейн… | 23±2 Н·м |
