Комбинированный переключатель в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Неправильная установка контактной спирали (шлейфа) в сборе может повредить внутреннюю спиральную катушку контактной спирали, что может привести к неисправности катушки и, как следствие, к некорректной работе модуля подушки безопасности, что может стать причиной травмирования персонала.
- При демонтаже соблюдайте осторожность, чтобы не повредить элементы отделки салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Экран рулевого колеса в сборе
- Подушка безопасности водителя
- Рулевое колесо в сборе
- левая торцевая крышка панели приборов в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя защитная панель панели приборов в сборе
- верхний кожух рулевой колонки в сборе
- нижний кожух рулевой колонки в сборе
Снятие 3 шагов
-

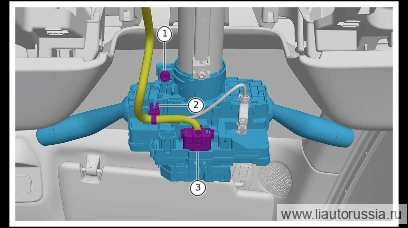

Отсоедините разъём жгута проводов комбинированного переключателя в сборе(1 шт.).
-
Отсоедините фиксирующую защелку жгута проводов комбинированного переключателя в сборе (1 шт.).
-
Выверните крепёжные болты комбинированного выключателя в сборе (1 шт.), снимите комбинированный выключатель в сборе.
🔧 головка-бита H5
Установка 3 шагов
-
Установите комбинированный переключатель в сборе, заверните крепёжные болты комбинированного переключателя в сборе (1 шт.). Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка H5 Внимание: при установке комбинированного переключателя и часовой пружины в сборе сначала поверните часовую пружину по часовой стрелке до упора, затем поверните обратно против часовой стрелки до упора, чтобы определить общее число оборотов, после чего верните в среднее положение -
Установите фиксирующую защёлку(1 шт.) жгута проводов комбинированного переключателя в сборе.
-
Подсоедините разъем жгута проводов комбинированного переключателя в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите комбинированный переключатель в сборе, заверните крепёжные… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Порядок замены комбинированного выключателя
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Регулировка углов установки колёс (развал-схождение)
- Калибровка датчика угла поворота
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора MAX
- Калибровка лидара (применимо для модели MAX)
