Передний контроллер кузова в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже и установке переднего контроллера кузова в сборе обращайтесь с ним осторожно, не допускайте ударов и падения контроллера в сборе, чтобы не повредить электронные компоненты внутри контроллера в сборе.

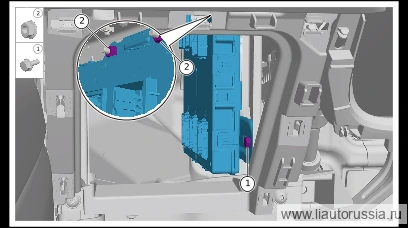

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- левая торцевая крышка панели приборов в сборе
- левая нижняя защитная панель панели приборов в сборе
Снятие 4 шагов
-
Отсоедините фиксатор жгута проводов переднего контроллера кузова в сборе (3 шт.).
-

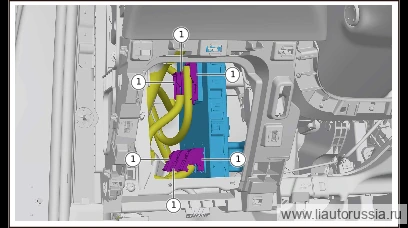

Отсоедините разъём жгута проводов переднего контроллера кузова в сборе (6 шт.).
-
Выверните крепёжную гайку(2 шт.) переднего блока управления кузовом в сборе.
🔧 Торцевая головка 10 мм -
Выверните крепёжные болты(1 шт.) переднего контроллера кузова в сборе, снимите передний контроллер кузова в сборе.
🔧 головка 10 мм
Установка 4 шагов
-
Установите крепёжные болты блока управления передней частью кузова в сборе (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860616F70 -
Установите крепёжные гайки переднего блока управления кузовом в сборе (2 шт.). Q32006F36 гайка с шестигранной фланцевой поверхностью Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините разъём жгута проводов переднего контроллера кузова в сборе (6 шт.).
-
Установите фиксатор жгута проводов переднего контроллера кузова в сборе (3 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты блока управления передней частью кузова в с… | 9±1 Н·м |
| Установите крепёжные гайки переднего блока управления кузовом в сборе… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены переднего блока управления кузовом
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
