Генератор отрицательных ионов
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже и монтаже не допускайте повреждения деталей салона.
- При выполнении операций по снятию и установке модуля обязательно обращайтесь с ним бережно, не допускайте ударов и падения модуля во избежание повреждения электронных компонентов внутри модуля.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- сервисная крышка дисплея в сборе.
- HMI-экран центральной консоли в сборе
- левая торцевая крышка панели приборов в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
Снятие 3 шагов
-

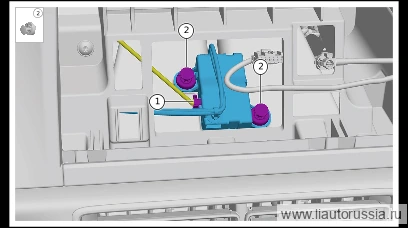

Отсоедините разъём жгута проводов (1 шт.) генератора отрицательных ионов.
-
Демонтируйте фиксатор (2 шт.) ионизатора.
-

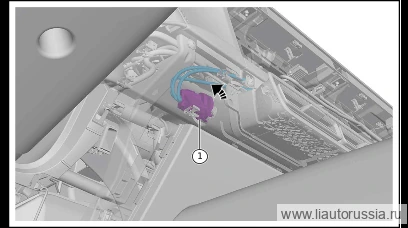

Выверните по часовой стрелке разъём генератора отрицательных ионов от переднего блока HVAC в сборе, снимите генератор отрицательных ионов.
Установка 3 шагов
-
Установите разъём генератора отрицательных ионов на передний блок HVAC в сборе, повернув против часовой стрелки.
-
Установите фиксирующую защёлку (2 шт.) генератора отрицательных ионов. LAA-89696106 разъёмная защёлка
-
Подсоедините разъём жгута проводов (1 шт.) ионизатора.
