Компоненты HVAC в сборе — переднее HVAC в сборе

Блок HVAC (отопление, вентиляция, кондиционирование) · Li L6 2024 · стр. 2099–2104 оригинала

10 шагов снятия10 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.

Примечания

В целях защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для хранения ёмкость с делениями, для последующей утилизации с целью повторного использования или списания в утиль.
Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
Меры предосторожности: Предупреждение: при нагреве охлаждающей жидкости образуются пары, следует избегать вдыхания этих паров.
При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма следует немедленно выпить чистой воды, вызвать рвоту или немедленно обратиться за медицинской помощью.
В целях защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать для последующей утилизации с целью повторного использования или списания в утиль.
Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
Во избежание опасности ожога после длительной работы автомобиля запрещается открывать крышку расширительного бачка, иначе кипящая жидкость и высокотемпературный пар могут причинить вред организму человека; данную операцию следует выполнять после остывания охлаждающей жидкости.
При неотключённой системе электропитания автомобиля электрический вентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону работы вентилятора.
Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
При демонтаже/монтаже хомутов крепления на обоих концах трубки обязательно используйте водяные пассатижи (клещи для трубок), запрещается использовать плоскогубцы, переставные клещи и другие инструменты, иначе это повредит хомут и нарушит герметичность.
При демонтаже следите за тем, чтобы в разъём жгута проводов не попала вода — необходимо закрыть его защитным колпачком, прежде чем снимать трубку.
После отсоединения магистрали системы кондиционирования необходимо установить уплотнительный элемент на месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
При установке магистрали системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
При демонтаже переднего узла HVAC в сборе необходимо принять соответствующие меры защиты для поролона обшивки нижней части воздуховодного короба HVAC в сборе во избежание его повреждения (поролон обшивки предназначен для предотвращения стекания конденсата из воздуховодного короба).

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты HVAC в сборе — переднее HVAC в сборе

Подготовительные работы 78

Снятие 10 шагов

Отожмите хомут крепления дренажной трубки переднего узла HVAC в сборе, отведите дренажную трубку переднего узла HVAC в сборе в сторону.

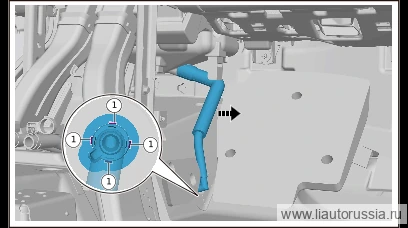

В направлении, указанном стрелкой, отсоедините фиксатор(4 шт.) уплотнительного кольца дренажной трубки.

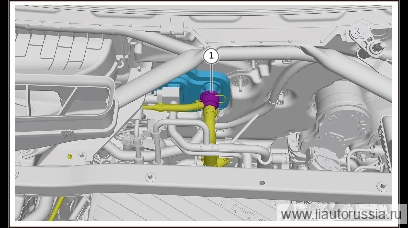

Разожмите фиксирующий хомут деаэрационной трубки отопителя в сборе, отведите деаэрационную трубку отопителя в сборе в сторону.

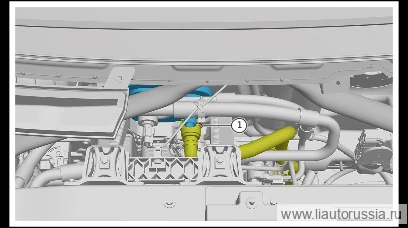

Отожмите хомут крепления отводящего шланга PTC-нагревателя и отведите отводящий шланг PTC-нагревателя в сторону.

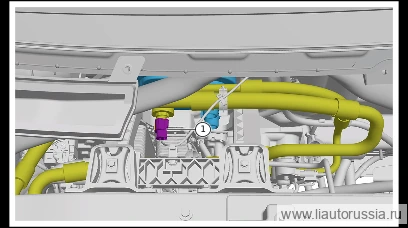

Отсоедините разъём(1 шт.) жгута проводов моторного отсека от жгута проводов трубопровода низкого давления переднего испарителя в сборе.

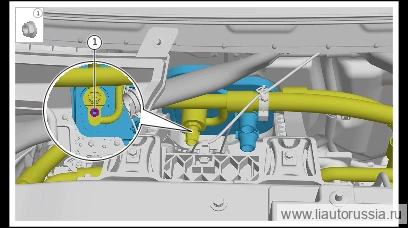

Выверните фиксирующую гайку (1 шт.) трубки низкого давления переднего испарителя в сборе.

🔧 головка 10 мм

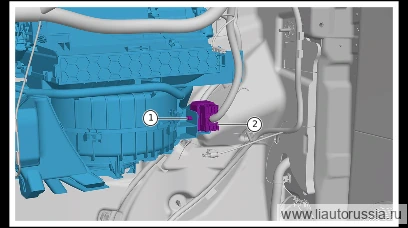

Отсоедините фиксирующую защёлку (1 шт.) жгута проводов панели приборов в сборе.
Отсоедините разъём (1 шт.) жгута проводов между передним узлом HVAC в сборе и жгутом проводов панели приборов в сборе.

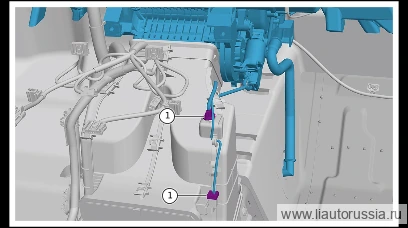

Отсоедините разъём жгута проводов переднего блока HVAC в сборе (2 шт.).

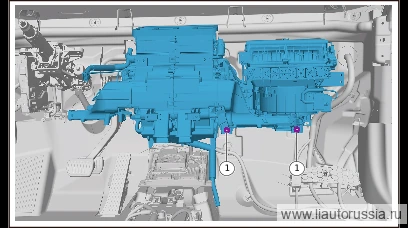

Выверните крепёжную гайку(2 шт.) переднего HVAC в сборе, снимите переднее HVAC в сборе.

🔧 головка 10 ммM01-89340007одноразовая деталь

Примечание. M01-89340007 комбинированный узел из шестигранной гайки и плоской шайбы — одноразовая деталь, после каждой разборки/сборки необходимо заменять новой деталью.

Установка 10 шагов

Установите передний блок HVAC в сборе, установите фиксирующую гайку (2 шт.) переднего блока HVAC в сборе. M01-89340007 Комбинированная деталь: шестигранная гайка и плоская шайба Момент затяжки: 3,5±0.2 Н·м

⚙︎ 3.5±0.2 Н·м🔧 головка Примечание: M01-89340007 Комбинированная деталь «шестигранная гайка и плоская шайба» является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммM01-89340007одноразовая деталь
Подсоедините разъём (2 шт.) жгута проводов узла HVAC в сборе.
Подсоедините жгут проводов панели приборов в сборе к разъёму жгута проводов переднего блока HVAC в сборе (1 шт.).
Установите фиксатор(1 шт.) жгута проводов панели приборов в сборе.
Установите фиксирующую гайку (1 шт.) трубки низкого давления переднего испарителя в сборе. Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 головка 10 мм
Подсоедините разъём (1 шт.) жгута проводов моторного отсека и жгута проводов узла трубки низкого давления переднего испарителя в сборе.

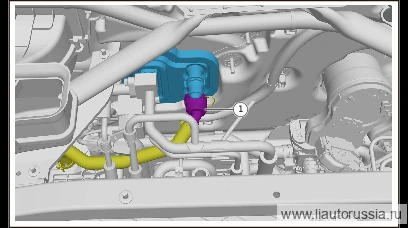

Установите отводящий шланг PTC-нагревателя, установите хомут крепления отводящего шланга PTC-нагревателя.
Установите деаэрационную трубку отопителя в сборе, установите фиксирующий хомут деаэрационной трубки отопителя в сборе.
В направлении, указанном стрелкой, установите фиксатор(4 шт.) уплотнительного кольца дренажной трубки.

Примечание. После завершения монтажа необходимо проверить, установлена ли дренажная трубка на своё место, нет ли перегибов и т. п., чтобы избежать затруднения оттока воды и скопления воды в салоне.
Установите дренажную трубку переднего HVAC в сборе, установите хомут дренажной трубки переднего HVAC в сборе.

Моменты затяжки — сводка

Операция	Момент
Установите передний блок HVAC в сборе, установите фиксирующую гайку (2…	3.5±0.2 Н·м
Установите фиксирующую гайку (1 шт.) трубки низкого давления переднего…	9±1 Н·м
