Торцевая крышка панели приборов (правая сторона) в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 2 шагов
-

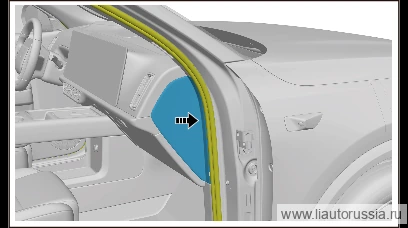

Отсоедините уплотнитель дверного проёма правой передней двери в направлении, указанном стрелкой.
Примечание. Полностью отсоединять уплотнитель дверного проёма правой передней двери не требуется, достаточно отсоединить до положения, позволяющего снять правую боковую панель панели приборов в сборе. -

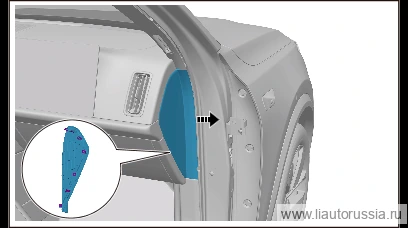

С помощью пластиковой лопатки подденьте фиксирующую защёлку (7 шт.) правой боковой крышки панели приборов, по направлению стрелки снимите правую торцевую крышку панели приборов.
Установка 2 шагов
-
Установите правую торцевую крышку панели приборов в направлении, указанном стрелкой, защёлкните фиксирующие защёлки правой крышки панели приборов (7 шт.).
-
Установите уплотнитель проёма правой передней двери по направлению стрелки.
