Компоненты корпуса переднего HVAC-Модуль регулирования скорости

Блок HVAC (отопление, вентиляция, кондиционирование) · Li L6 2024 · стр. 2151–2152 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты корпуса переднего HVAC-Модуль регулирования скорости

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. фонарь подсветки ног переднего ряда справа
  6. правая защитная панель в ногах в сборе

Снятие 2 шагов

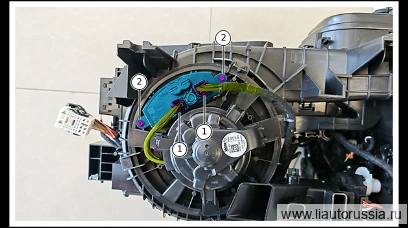

  1. Шаг 1

    Отсоедините разъём жгута проводов модуля регулировки скорости (2 шт.).

  2. Выверните крепёжный винт(2 шт.) модуля регулировки скорости, снимите модуль регулировки скорости.

    🔧 головка T20

Установка 2 шагов

  1. Установите модуль регулирования скорости, установите фиксирующий винт (2 шт.) модуля регулирования скорости. 2 Н·м M01-90000085 винт 4*16

    🔧 головка T20 Момент затяжки: 1,2±0M01-90000085

  2. Подсоедините разъём (2 шт.) жгута проводов модуля регулирования скорости.
