Компоненты корпуса переднего HVAC-Распределитель в сборе
Блок HVAC (отопление, вентиляция, кондиционирование) · Li L7 2022–2023 · стр. 978–981 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
- При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
- После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
- При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
- При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).
Подготовительные работы 78
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
- Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- крышка заднего торца направляющей, левая сторона
- правый кожух заднего торца направляющей (переднее пассажирское)
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- корпус центральной консоли в сборе
- Медиацентр HMI
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- подсветка ног левого переднего ряда
- левая защитная панель ножного пространства в сборе
- левая боковая крышка панели приборов
- нижняя левая защитная панель в сборе
- облицовка верхней части левой стойки A в сборе
- Рукоятка внутренней рукоятки замка капота
- облицовка нижней части левой стойки A в сборе.
- Подушка безопасности водителя
- Рулевое колесо в сборе
- верхний кожух рулевой колонки в сборе
- нижний кожух рулевой колонки в сборе
- Комбинированный переключатель в сборе
- сервисная крышка дисплея в сборе.
- HMI-экран центральной консоли в сборе
- крышка центрального динамика в сборе
- Центральный высокочастотный динамик
- Центральный динамик
- правая боковая крышка панели приборов
- облицовка верхней части правой стойки А в сборе
- облицовка нижней части правой стойки A в сборе.
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- плафон освещения перчаточного ящика
- Демонтаж узла панели приборов в сборе
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Задний уплотнитель моторного отсека
- Облицовочная панель вентиляции переднего щита в сборе
- Верхний узел второй защитной стенки в сборе
- Правый водосточный патрубок вентиляционной облицовки переднего щита
- Передний контроллер кузова в сборе
- Устройство HUD (проекционный дисплей)
- Подъём и опускание автомобиля
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Откачка и заправка хладагента
- Правый нижний монтажный кронштейн поперечной балки панели приборов.
- Поперечная балка панели приборов в сборе.
- Передняя секция центрального воздуховода обдува лица второго ряда
- Нагнетательный вентилятор в сборе.
- Переходной воздуховод трёхзонного климат-контроля
- Компоненты узла HVAC-Воздуховод обдува ног водителя
- Компоненты корпуса переднего HVAC-Секция воздуховода обдува ног со стороны водителя в сборе
- Коврик пола переднего пассажирского места в сборе
- Компоненты узла HVAC-Блок HVAC
- Компоненты корпуса переднего HVAC-Уплотнительный поролон моторного щита
- Компоненты корпуса переднего HVAC-Нагреватель в сборе
- Компоненты корпуса переднего HVAC-Воздуховод обдува ног со стороны переднего пассажира в сборе
- Компоненты корпуса переднего HVAC-Датчик температуры в салоне в сборе
Снятие 5 шагов
-

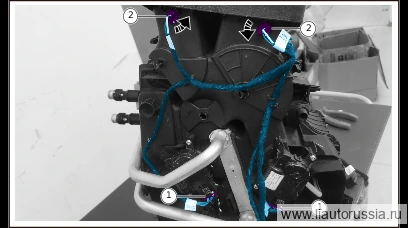

Отсоедините разъём жгута проводов кондиционера (2 шт.). 2. Поверните против часовой стрелки, чтобы отсоединить датчик температуры (2 шт.), уберите жгут проводов кондиционера в сторону.
-
Отсоедините разъём жгута проводов кондиционера (2 шт.). 2. Поверните против часовой стрелки, чтобы отсоединить датчик температуры (1 шт.), уберите жгут проводов кондиционера в сторону.
-

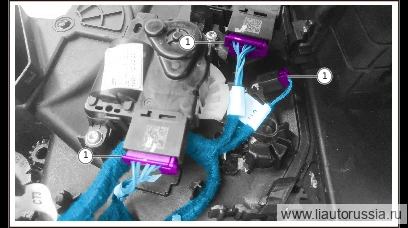

Отсоедините разъём жгута проводов кондиционера (3 шт.), уберите жгут проводов кондиционера в сторону.
-
Выверните крепёжный винт распределителя в сборе (2 шт.).
🔧 головка T20 мм -

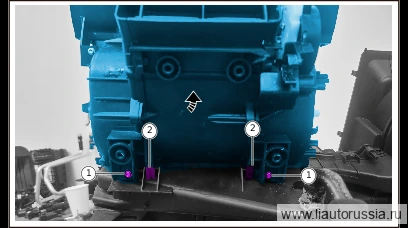

С помощью пластиковой лопатки отсоедините фиксирующую защёлку распределителя в сборе (2 шт.), снимите распределитель в сборе в направлении стрелки.
Примечание. Соблюдайте осторожность при выполнении операции во избежание повреждения деталей.
Установка 9 шагов
-

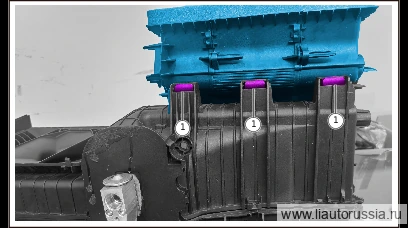

Установите распределитель в сборе, убедитесь, что фиксирующая защёлка распределителя в сборе (3 шт.) установлена до упора.
-

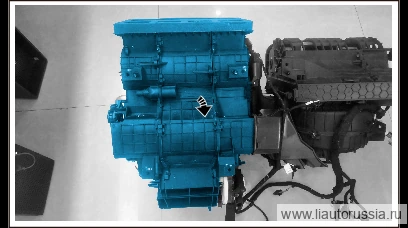

Установите распределитель в сборе в направлении стрелки.
Примечание. Соблюдайте осторожность при выполнении операции во избежание повреждения деталей. -
Убедитесь, что фиксирующая защёлка распределителя в сборе (2 шт.) установлена до упора.
-

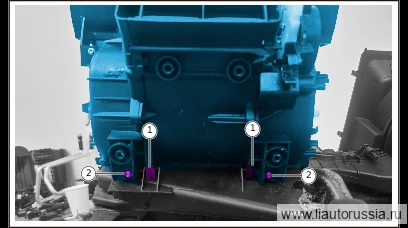

Установите крепёжный винт распределителя в сборе (2 шт.). 2±0.2 Н·м M01-90000085 винт 4*16
🔧 головка T20 мм Момент затяжки: 1M01-90000085 -
Подсоедините разъём жгута проводов кондиционера (3 шт.).
-
Подсоедините разъём жгута проводов кондиционера (2 шт.).
-
Установите датчик температуры и поверните по часовой стрелке до фиксации (1 шт.).
-
Подсоедините разъём жгута проводов кондиционера (2 шт.).
-
Установите датчик температуры и поверните по часовой стрелке до фиксации (2 шт.).
