Компоненты узла HVAC-Блок HVAC

Подготовительные работы 72

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Регулировка положения сиденья водителя в сборе
4. Регулировка положения переднего пассажирского сиденья в сборе
5. Включение режима подъёма автомобиля
6. Двери багажника на электроприводе книга владельца
7. Аккумулятор книга владельца
8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
10. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
11. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
12. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
15. крышка заднего торца направляющей, левая сторона
16. правый кожух заднего торца направляющей (переднее пассажирское)
17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
18. левая нижняя облицовочная панель центральной консоли в сборе
19. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
20. корпус центральной консоли в сборе
21. Медиацентр HMI
22. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
23. Складывание и поднятие спинки сиденья второго ряда
24. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
25. средняя облицовка правой стойки B в сборе
26. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
27. подсветка ног левого переднего ряда
28. левая защитная панель ножного пространства в сборе
29. левая боковая крышка панели приборов
30. нижняя левая защитная панель в сборе
31. облицовка верхней части левой стойки A в сборе
32. Рукоятка внутренней рукоятки замка капота
33. облицовка нижней части левой стойки A в сборе.
34. Подушка безопасности водителя
35. Рулевое колесо в сборе
36. верхний кожух рулевой колонки в сборе
37. нижний кожух рулевой колонки в сборе
38. Комбинированный переключатель в сборе
39. сервисная крышка дисплея в сборе.
40. HMI-экран центральной консоли в сборе
41. крышка центрального динамика в сборе
42. Центральный высокочастотный динамик
43. Центральный динамик
44. правая боковая крышка панели приборов
45. облицовка верхней части правой стойки А в сборе
46. облицовка нижней части правой стойки A в сборе.
47. фонарь подсветки ног переднего ряда справа
48. правая защитная панель в ногах в сборе
49. плафон освещения перчаточного ящика
50. Демонтаж узла панели приборов в сборе
51. Передняя защита моторного отсека
52. Правая защита моторного отсека в сборе
53. Левая защита моторного отсека в сборе
54. Декоративный колпачок
55. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
56. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
57. Задний уплотнитель моторного отсека
58. Облицовочная панель вентиляции переднего щита в сборе
59. Верхний узел второй защитной стенки в сборе
60. Правый водосточный патрубок вентиляционной облицовки переднего щита
61. Передний контроллер кузова в сборе
62. Устройство HUD (проекционный дисплей)
63. Подъём и опускание автомобиля
64. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
65. Откачка и заправка хладагента
66. Правый нижний монтажный кронштейн поперечной балки панели приборов.
67. Поперечная балка панели приборов в сборе.
68. Передняя секция центрального воздуховода обдува лица второго ряда
69. Нагнетательный вентилятор в сборе.
70. Переходной воздуховод трёхзонного климат-контроля
71. Компоненты узла HVAC-Воздуховод обдува ног водителя
72. Коврик пола переднего пассажирского места в сборе

Снятие 8 шагов

1.

   1

   Отожмите хомут крепления дренажной трубки и отведите дренажную трубку в сторону.

2.

   2

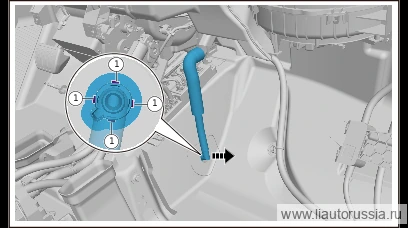

   В направлении, указанном стрелкой, отсоедините фиксатор(4 шт.) уплотнительного кольца дренажной трубки.

3.

   3

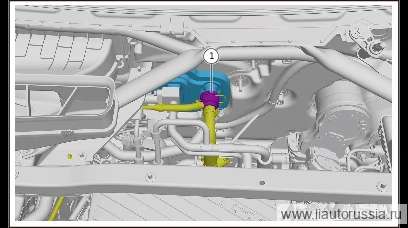

   Отожмите хомут крепления отводящего шланга отопителя и отведите отводящий шланг отопителя в сторону.

4.

   4

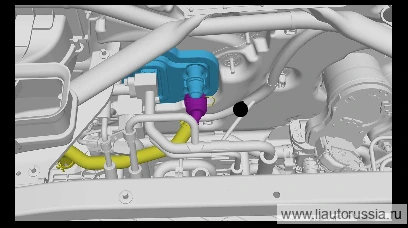

   Отожмите хомут крепления отводящего шланга PTC-нагревателя и отведите отводящий шланг PTC-нагревателя в сторону.

5.

   5

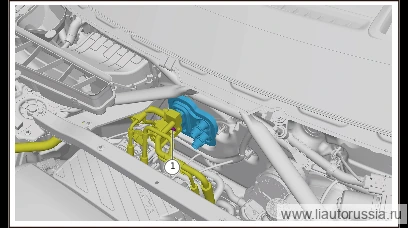

   Выверните крепёжный болт(1 шт.) узла коаксиальной магистрали кондиционера и отведите узел коаксиальной магистрали кондиционера в сторону.

   🔧 торцевая головка 10 мм

6.

   6

   Отсоедините фиксатор(1 шт.) жгута проводов панели приборов.
7. 7

   Отсоедините разъём(1 шт.) жгута проводов блока HVAC.

8.

   8

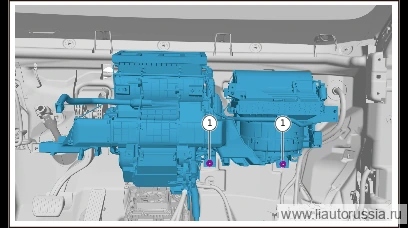

   Выверните крепёжную гайку(2 шт.) блока HVAC и снимите блок HVAC.

   🔧 торцевая головка Примечание: M01-89340007 комплект шестигранной гайки и плоской шайбы является одноразовой деталью, после каждого демонтажа необходимо устанавливать новую деталь 10 ммM01-89340007одноразовая деталь

Установка 8 шагов

1.

   1

   Установите блок HVAC, заверните крепёжную гайку(2 шт.) блока HVAC. M01-89340007 Комплект шестигранной гайки и плоской шайбы Момент затяжки: 3.5±0.2 Н·м

   ⚙︎ 3.5±0.2 Н·м🔧 торцевая головка Примечание: M01-89340007 комплект шестигранной гайки и плоской шайбы является одноразовой деталью, после каждого демонтажа необходимо устанавливать новую деталь 10 ммM01-89340007одноразовая деталь

2.

   2

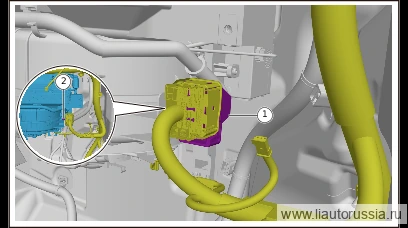

   Подсоедините разъём(1 шт.) жгута проводов переднего узла HVAC.
3. 3

   Установите фиксатор(1 шт.) жгута проводов панели приборов.

4.

   4

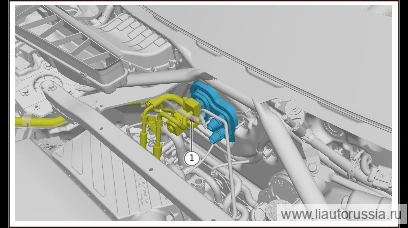

   Установите узел коаксиальной магистрали кондиционера, заверните крепёжный болт(1 шт.) узла коаксиальной магистрали кондиционера. Q1860635F61 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860635F61

5.

   5

   Установите отводящий шланг PTC-нагревателя, установите хомут крепления отводящего шланга PTC-нагревателя.

6.

   6

   Установите отводящий шланг отопителя, установите хомут крепления отводящего шланга отопителя.

7.

   7

   В направлении, указанном стрелкой, установите фиксатор(4 шт.) уплотнительного кольца дренажной трубки.

   Примечание. После завершения монтажа необходимо проверить, установлена ли дренажная трубка на своё место, нет ли перегибов и т. п., чтобы избежать затруднения оттока воды и скопления воды в салоне.

8.

   8

   Установите дренажную трубку, установите хомут крепления дренажной трубки.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Примечание: после замены блока HVAC необходимо выполнить процедуру замены детали WPTC для блока HVAC. 1. Подключите
• Диагностический прибор. 2. Последовательно нажмите ECU-диагностика (WPTC_A) → Специальные функции → Замена ECU.
• 3. После нажатия «Выполнить» появится предупреждение, показанное на рисунке слева, затем нажмите «Продолжить» для выполнения WPTC
• Процедуры замены детали.
• 1. После отображения сообщения «Замена детали выполнена успешно» замена блока HVAC завершена.
