Компоненты корпуса переднего HVAC-Секция воздуховода обдува ног со стороны водителя в сборе

Блок HVAC (отопление, вентиляция, кондиционирование) · Li L7 2022–2023 · стр. 1041–1042 оригинала
3 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты корпуса переднего HVAC-Секция воздуховода обдува ног со стороны водителя в сборе

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  7. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  8. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  9. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  10. левая нижняя облицовочная панель центральной консоли в сборе
  11. левая боковая крышка панели приборов
  12. нижняя левая защитная панель в сборе
  13. левая защитная панель ножного пространства в сборе
  14. Компоненты узла HVAC-Воздуховод обдува ног водителя

Снятие 3 шагов

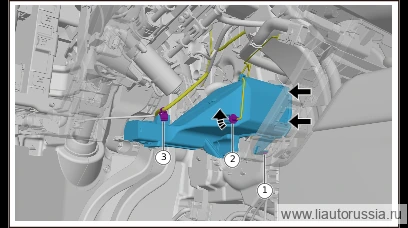

  1. Поверните против часовой стрелки и снимите датчик.

  2. Отсоедините фиксатор(1 шт.) жгута проводов панели приборов.

  3. Выверните фиксирующие винты секции воздуховода обдува ног со стороны водителя в сборе, с помощью лопатки подденьте в месте, указанном стрелкой, и снимите секцию воздуховода обдува ног со стороны водителя в сборе.

    🔧 головка T20 мм

Установка 2 шагов

  1. Шаг 1

    Установите секцию воздуховода обдува ног со стороны водителя в сборе, заверните фиксирующие винты секции воздуховода обдува ног со стороны водителя в сборе. Момент затяжки: Установите датчик по часовой стрелке.

    🔧 головка T20 мм M01-90000085 винт 4*16 2M01-90000085

  2. Установите фиксатор(1 шт.) жгута проводов панели приборов.
