Снятие 5 шагов

1.

   1

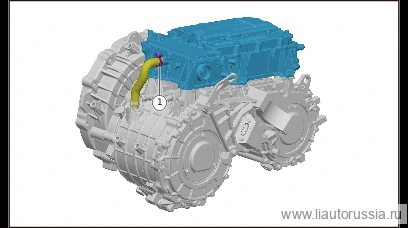

   Ослабьте хомут крепления соединительного шланга (1 шт.), отсоедините соединительный шланг от контроллера сдвоенного электродвигателя.

2.

   2

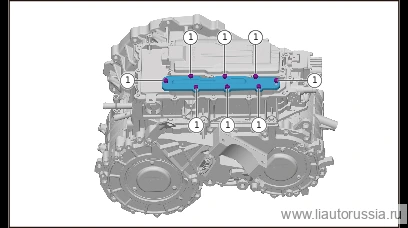

   Выверните крепёжные болты защитной крышки контроллера (8 шт.), снимите защитную крышку контроллера.

   🔧 торцовая головка-бита T30

3.

   3

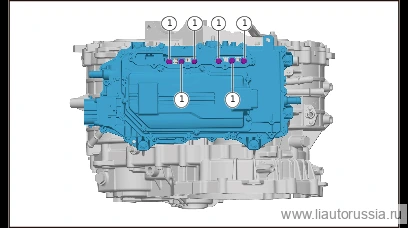

   Выверните болты силовых клемм контроллера сдвоенного электродвигателя (6 шт.).

   🔧 торцовая головка 10 мм

4.

   4

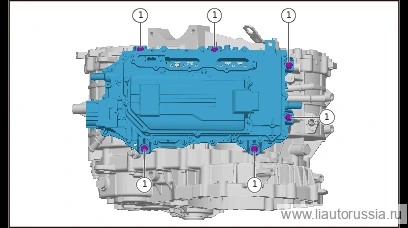

   Выверните крепёжные болты контроллера сдвоенного электродвигателя (6 шт.), снимите контроллер сдвоенного электродвигателя.

   🔧 торцовая головка 10 мм

5.

   5

   Снимите уплотнительное кольцо (2 шт.).

Установка 5 шагов

1.

   1

   Установите уплотнительное кольцо (2 шт.).

2.

   2

   Установите контроллер сдвоенного электродвигателя, установите крепёжные болты контроллера сдвоенного электродвигателя (6 шт.). Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцовая головка 10 мм

3.

   3

   Установите болты силовых клемм контроллера сдвоенного электродвигателя (6 шт.). Момент затяжки: 8.5±0.85 Н·м

   ⚙︎ 8.5±0.85 Н·м🔧 торцовая головка 10 мм

4.

   4

   Установите защитную крышку контроллера, установите крепёжные болты защитной крышки контроллера (8 шт.). Момент затяжки:

   🔧 торцовая головка-бита T30

5.

   5

   Подсоедините соединительный шланг к контроллеру сдвоенного электродвигателя, установите хомут крепления соединительного шланга (1 шт.).
