Компоненты корпуса переднего HVAC-Микроэлектродвигатель 180°

Блок HVAC (отопление, вентиляция, кондиционирование) · Li L6 2024 · стр. 2156–2158 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 78

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Регулировка положения сиденья водителя в сборе
  4. Регулировка положения переднего пассажирского сиденья в сборе
  5. Двери багажника на электроприводе книга владельца
  6. Аккумулятор книга владельца
  7. Высоковольтная система книга владельца
  8. Подъём и опускание автомобиля
  9. Задняя защитная панель передней части днища
  10. Нижняя защита переднего бампера в сборе
  11. Левая передняя нижняя защита днища
  12. Корпус защиты адсорбера в сборе
  13. Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
  14. Откачка и заправка хладагента
  15. бокс для телефона центральной консоли в сборе
  16. Внутренняя антенна BLE
  17. Ковровые покрытия — коврик пола водителя в сборе
  18. верхняя крышка кожуха направляющей сиденья
  19. верхняя крышка кожуха направляющей сиденья
  20. верхняя крышка кожуха направляющей сиденья
  21. верхняя крышка кожуха направляющей сиденья
  22. мягкий подголовник
  23. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  24. фонарь подсветки ног переднего ряда справа
  25. левая защитная панель ножного пространства в сборе
  26. левая нижняя облицовочная панель центральной консоли в сборе
  27. Коврик переднего пассажирского места в сборе
  28. верхняя крышка кожуха направляющей сиденья
  29. верхняя крышка кожуха направляющей сиденья
  30. верхняя крышка кожуха направляющей сиденья
  31. верхняя крышка кожуха направляющей сиденья
  32. мягкий подголовник
  33. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  34. средняя облицовка правой стойки B в сборе
  35. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
  36. облицовка нижней части правой стойки A в сборе.
  37. Решётка воздуховода обдува ног второго ряда правая.
  38. Коврик пола переднего пассажирского места в сборе
  39. фонарь подсветки ног переднего ряда справа
  40. правая защитная панель в ногах в сборе
  41. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  42. Корпус центральной консоли в сборе
  43. Экран рулевого колеса в сборе
  44. Подушка безопасности водителя
  45. Рулевое колесо в сборе
  46. левая торцевая крышка панели приборов в сборе
  47. левая нижняя защитная панель панели приборов в сборе
  48. Передний контроллер кузова в сборе
  49. верхний кожух рулевой колонки в сборе
  50. нижний кожух рулевой колонки в сборе
  51. Комбинированный переключатель в сборе
  52. сервисная крышка дисплея в сборе.
  53. HMI-экран центральной консоли в сборе
  54. Генератор отрицательных ионов
  55. торцевая крышка панели приборов (правая сторона) в сборе
  56. крышка HUD в сборе.
  57. накладка центрального динамика в сборе
  58. Центральный динамик
  59. Центральный высокочастотный динамик
  60. Динамик eCall
  61. плафон освещения перчаточного ящика
  62. облицовка верхней части левой стойки A в сборе
  63. облицовка верхней части правой стойки А в сборе
  64. корпус панели приборов в сборе
  65. Антенна 5G
  66. Устройство HUD (проекционный дисплей)
  67. Правый нижний монтажный кронштейн поперечной балки панели приборов.
  68. Декоративный колпачок
  69. Щётка стеклоочистителя основного рычага в сборе
  70. Щётка стеклоочистителя вспомогательного рычага в сборе
  71. Передняя защита моторного отсека
  72. Задний уплотнитель моторного отсека
  73. Левая защита моторного отсека в сборе
  74. Правая защита моторного отсека в сборе
  75. Облицовочная панель вентиляции переднего щита в сборе
  76. Верхний правый блок второй защитной перегородки в сборе
  77. Кожух отвода воды в сборе
  78. Поперечная балка панели приборов в сборе.

Снятие 2 шагов

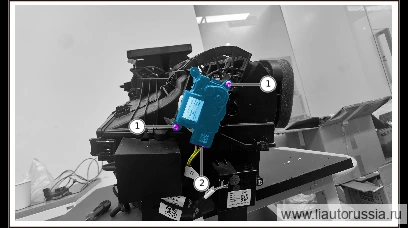

  1. Шаг 1

    Выверните крепёжный винт микроэлектродвигателя 180° (2 шт.). Оснастка: головка T20

    🔧 головка T20

  2. Отсоедините разъём жгута проводов микроэлектродвигателя 180° (1 шт.), снимите микроэлектродвигатель 180°.

Установка 2 шагов

  1. Шаг 1

    Установите микроэлектродвигатель 180°, установите крепёжный винт(2 шт.) микроэлектродвигателя 180°, 2±0.2 Н·м M01-90000085 винт 4*16

    🔧 головка T20 Момент затяжки: 1M01-90000085

  2. Подсоедините разъём жгута проводов микроэлектродвигателя 180° (1 шт.).
