Блок цилиндров (компонент)-Заглушка главного масляного канала

Подготовительные работы 53

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Включение режима подъёма автомобиля
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Высоковольтная система книга владельца
9. Декоративный кожух двигателя в сборе
10. Передняя защита моторного отсека
11. Задний уплотнитель моторного отсека
12. Левый уплотнитель моторного отсека
13. Левая защита моторного отсека в сборе
14. Правый уплотнитель моторного отсека
15. Правая защита моторного отсека в сборе
16. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
17. Впускной шланг воздушного фильтра
18. Воздушный фильтр в сборе
19. Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
20. Впускная трубка интеркулера I
21. Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
22. верхняя крышка электрощита моторного отсека
23. Откачка и заправка хладагента
24. Подъём и опускание автомобиля
25. правая опора переднего силового агрегата в сборе
26. Накладка арки левого переднего колеса в сборе
27. Колесо в сборе (алюминиевое)
28. Стопорная гайка приводного вала
29. Подкрылок левого переднего колеса в сборе
30. Накладка правой передней колёсной арки в сборе
31. Колесо в сборе (алюминиевое)
32. Стопорная гайка приводного вала
33. Подкрылок правого переднего колеса в сборе
34. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
35. Правый передний приводной вал в сборе
36. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
37. Левый передний приводной вал в сборе
38. Подводящий шланг радиатора
39. Отводящий шланг радиатора
40. Шланг подпитки дополнительного бачка двигателя 3
41. Нижняя защита переднего бампера в сборе
42. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
43. Патрубок отвода воздуха интеркулера в сборе Ⅰ
44. Компрессор с электроприводом в сборе
45. Левая передняя нижняя защита днища
46. защитная балка шасси
47. Передний глушитель в сборе
48. Слив и заправка масла переднего редуктора
49. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
50. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
51. Мультирежимный электропривод в сборе
52. Торсионный демпфер
53. Обычный маховик

Снятие 2 шагов

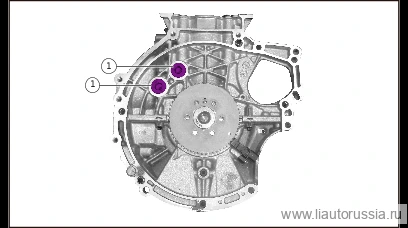

1.

   1

   Выверните заглушку главного масляного канала, снимите заглушку главного масляного канала.

   🔧 торцевая головка H12

2.

   2

   Снимите прокладку заглушки главного масляного канала.

   одноразовая деталь

   Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.

Установка 2 шагов

1.

   1

   Установите прокладку заглушки главного масляного канала.

   одноразовая деталь

   Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.

2.

   2

   Установите заглушку главного масляного канала. Момент затяжки: (35±4) Н.м.

   ⚙︎ (35±4) Н·м🔧 торцевая головка H12

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
• Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
