Левая опора переднего силового агрегата в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	LBZ8KL9WK2	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
2	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)	—	Подъём и опускание аккумуляторной батареи
4	PYM3H8SL55	Инструмент для защиты сальника переднего приводного вала		Служит для облегчения установки и позиционирования сальника, защищает сальник от повреждений
5	QI6OZGADWZ	Инструмент для защиты сальника переднего приводного вала		Служит для облегчения установки и позиционирования сальника, защищает сальник от повреждений
6	L429IR7A5L	Инструмент для отсоединения шарового пальца рулевой тяги		Позволяет быстро и точно снять шаровой палец с посадочного места, не повреждая резьбу и контактные поверхности.
7	9R3MFOP0UM	Инструмент для отсоединения шарового пальца рулевой тяги		Позволяет быстро и точно снять шаровой палец с посадочного места, не повреждая резьбу и контактные поверхности.

Подготовительные работы 56

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Высоковольтная система книга владельца
8. Декоративный кожух двигателя в сборе
9. Передняя защита моторного отсека
10. Левый уплотнитель моторного отсека
11. Левая защита моторного отсека в сборе
12. Декоративный колпачок
13. Основной рычаг щётки стеклоочистителя в сборе
14. Дополнительный рычаг щётки стеклоочистителя в сборе
15. Правый уплотнитель моторного отсека
16. Правая защита моторного отсека в сборе
17. Задний уплотнитель моторного отсека
18. Облицовочная панель вентиляции переднего щита в сборе
19. Верхний узел второй защитной стенки в сборе
20. Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
21. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
22. Впускной шланг воздушного фильтра
23. Воздушный фильтр в сборе
24. Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
25. Впускная трубка интеркулера I
26. Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
27. верхняя крышка электрощита моторного отсека
28. Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
29. Откачка и заправка хладагента
30. Подъём и опускание автомобиля
31. Накладка арки левого переднего колеса в сборе
32. Колесо в сборе (алюминиевое)
33. Стопорная гайка приводного вала
34. Подкрылок левого переднего колеса в сборе
35. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
36. Левый передний приводной вал в сборе
37. Накладка правой передней колёсной арки в сборе
38. Колесо в сборе (алюминиевое)
39. Стопорная гайка приводного вала
40. Подкрылок правого переднего колеса в сборе
41. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
42. Правый передний приводной вал в сборе
43. Подводящий шланг радиатора
44. Отводящий шланг радиатора
45. Шланг подпитки дополнительного бачка двигателя 3
46. Нижняя защита переднего бампера в сборе
47. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
48. Патрубок отвода воздуха интеркулера в сборе Ⅰ
49. Откачка и заправка хладагента
50. Компрессор с электроприводом в сборе
51. защитная балка шасси
52. Левая передняя нижняя защита днища
53. Передний глушитель в сборе
54. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
55. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
56. правая опора переднего силового агрегата в сборе

Снятие 31 шагов

1.

   1

   Отсоедините разъём (3 шт.) жгута проводов двигателя в сборе.
2. 2

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

3.

   3

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека.
4. 4

   Отсоедините разъём (1 шт.) жгута EMS увеличителя запаса хода.

5.

   5

   Ослабьте хомут крепления шланга подпитки дополнительного бачка электродвигателя, отсоедините шланг подпитки дополнительного бачка электродвигателя от интегрированного расширительного бачка.

6.

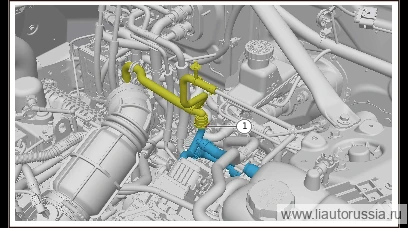

   6

   Извлеките стопорную пружину отводящего шланга чиллера, отсоедините отводящий шланг чиллера от шланга подпитки дополнительного водяного бачка аккумуляторной батареи.

7.

   7

   Выверните крепёжный болт (1 шт.), отсоедините промежуточный вал рулевого управления с пыльником в сборе от электроусилителя рулевого управления с рулевыми тягами в сборе.

   🔧 головка 10 мм Внимание: перед снятием крепёжного болта промежуточного вала рулевого управления с пыльником в сборе необходимо зафиксировать рулевое колесо в сборе с помощью фиксатора рулевого колеса

8.

   8

   Выверните крепёжный болт сигнального провода массы переднего электродвигателя, отсоедините сигнальный провод массы переднего электродвигателя от кузова.

   🔧 головка 13 мм

9.

   9

   Отсоедините разъём (1 шт.) жгута электронного насоса ОЖ отопителя.
10. 10

    Отсоедините разъём жгута проводов электронного трёхходового клапана (1 шт.).

11.

    11

    Отсоедините фиксатор крепления высоковольтного жгута проводов от тяговой батареи к компрессору и PTC.

12.

    12

    Нажмите кнопку разблокировки первой ступени, вытяните разъём высоковольтного жгута от тяговой батареи к компрессору и PTC-нагревателю до упора. 2 . Нажмите кнопку разблокировки второй ступени, отсоедините разъём высоковольтного жгута от тяговой батареи к компрессору и PTC-нагревателю, отведите высоковольтный жгут от тяговой батареи к компрессору и PTC-нагревателю в сторону.

13.

    13

    Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.

14.

    14

    Ослабьте хомут крепления отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от аккумуляторной батареи в сборе.

15.

    15

    Расстыкуйте фиксатор жгута проводов моторного отсека в сборе, отведите жгут проводов моторного отсека в сборе в сторону.

16.

    16

    Отсоедините разъём (4 шт.) жгута электроусилителя рулевого управления с рулевыми тягами в сборе.

17.

    17

    Ослабьте хомут крепления отводящего шланга теплообменника (отопителя), отсоедините отводящий шланг теплообменника (отопителя) от электронного трёхходового клапана.

18.

    18

    Извлеките стопорную скобу отводящего шланга насоса отопителя, отсоедините отводящий шланг насоса отопителя от электронного насоса ОЖ отопителя.

19.

    19

    Извлеките стопорную скобу отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от переднего участка нейлоновой подводящей трубки контура ОЖ заднего электродвигателя.

20.

    20

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём III топливоподающей трубки топливного бака в сборе, отсоедините топливоподающую трубку топливного бака в сборе III.

21.

    21

    Отсоедините разъём жгута датчика температуры ОЖ отводящего шланга 2 радиатора электродвигателя.

22.

    22

    Ослабьте хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя, отсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя от сдвоенного электродвигателя с редуктором в сборе.
23. 23

    Ослабьте хомут крепления отводящего шланга радиатора электродвигателя 2, отсоедините отводящий шланг радиатора электродвигателя 2 от двойного электродвигателя с редуктором в сборе.

24.

    24

    Отсоедините фиксатор крепления высоковольтного жгута проводов от тяговой батареи к компрессору и PTC.

25.

    25

    Выверните болты крепления переднего подрамника в сборе (левая сторона) (4 шт.).

    🔧 головка 13 мм

    Примечание. Перед демонтажем закрепите электровентилятор в сборе и передний модуль охлаждения в сборе верёвкой на кронштейне передней блок-фары.

26.

    26

    Выверните болты крепления переднего подрамника в сборе (правая сторона) (4 шт.).

    🔧 головка 13 мм

27.

    27

    Выверните болт крепления левой передней опоры силового агрегата в сборе (2 шт.).

    🔧 головка Примечание: X01-89185032 болт с шестигранным фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185032одноразовая деталь

28.

    28

    С помощью переднего и заднего кронштейнов подрамника и подъёмной платформы для аккумуляторной батареи (электрогидравлической) подоприте передний подрамник в сборе с узлами.

29.

    29

    Выверните болты крепления переднего подрамника в сборе (2 шт.).

    🔧 головка 18 мм
30. 30

    Выверните болты крепления переднего подрамника в сборе (4 шт.), медленно опустите передний подрамник в сборе с компонентами.

    🔧 головка 21 мм

    Примечание

    • После демонтажа компонентов переднего подрамника в сборе изменится центр тяжести автомобиля, что приведёт к неустойчивости положения на подъёмнике — обеспечьте в этот момент дополнительную опору автомобиля.
    • При демонтаже компонентов переднего подрамника в сборе используйте специальное поддерживающее приспособление для плавного и медленного опускания, работа выполняется совместно двумя специалистами по ремонту.
    • Зафиксируйте блок двигателя в сборе и узел мультимодового электропривода в сборе, чтобы избежать их наклона и повреждения деталей.

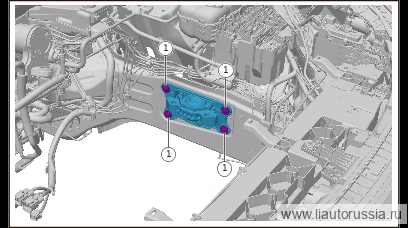

31.

    31

    Выверните крепёжный болт левой опоры переднего силового агрегата в сборе (4 шт.), снимите левую опору переднего силового агрегата в сборе.

    🔧 головка Внимание: X01-89185005 комплект болта с шестигранной головкой и фланцем и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 15 ммX01-89185005одноразовая деталь

Установка 31 шагов

1.

   1

   Установите левую опору переднего силового агрегата в сборе, установите крепёжный болт левой опоры переднего силового агрегата в сборе (4 шт.). X01-89185005 Комплект из болта с шестигранной фланцевой головкой и плоской шайбы Момент затяжки: 60±5 Н·м

   ⚙︎ 60±5 Н·м🔧 головка Внимание: X01-89185005 комплект из болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью 15 ммX01-89185005одноразовая деталь

2.

   2

   С помощью держателей переднего и заднего подрамников и подъёмной платформы аккумуляторной батареи (электрогидравлической) подоприте и приподнимите передний подрамник в сборе с компонентами.

3.

   3

   Установите передний подрамник в сборе с узлами, установите крепежный болт переднего подрамника в сборе (4 шт.). X01-89185070 комбинированный узел болта с шестигранной фланцевой головкой и плоской шайбы Момент затяжки: 130 Н·м+90° При установке узлов переднего подрамника в сборе используйте опорное приспособление (тележку) для плавного и медленного подъёма, работу должны выполнять два специалиста по ремонту совместно. Зафиксируйте модуль двигателя (ДВС) в сборе и мультирежимный электропривод в сборе, чтобы избежать их перекоса и повреждения деталей.

   ⚙︎ 130 Н·м+90°🔧 головка Внимание: после установки узлов заднего подрамника в сборе снимите дополнительную опору 21 ммX01-89185070
4. 4

   Установите крепёжный болт переднего подрамника в сборе (2 шт.). X01-89185043 комплект болта с шестигранной головкой и плоской шайбы Момент затяжки: 190±15 Н·м

   ⚙︎ 190±15 Н·м🔧 головка 18 ммX01-89185043

5.

   5

   Установите крепёжный болт левой опоры переднего силового агрегата в сборе (2 шт.). X01-89185032 Болт с шестигранной фланцевой головкой Момент затяжки: 90±10 Н·м

   ⚙︎ 90±10 Н·м🔧 головка Внимание: X01-89185032 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новой деталью 15 ммX01-89185032одноразовая деталь

6.

   6

   Установите болт крепления переднего подрамника в сборе (правая сторона) (4 шт.). Комплект Q146B0830F61L болт шестигранной головки, пружинная шайба и плоская шайба. Момент затяжки: 23±2 Н·м.

   ⚙︎ 23±2 Н·м🔧 головка 13 мм

7.

   7

   Установите крепёжный болт переднего подрамника в сборе (левая сторона) (4 шт.). Комплект: шестигранный болт Q146B0830F61L, пружинная шайба и плоская шайба Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка Внимание: после завершения установки снимите верёвку, фиксирующую электрический вентилятор в сборе и передний модуль охлаждения в сборе 13 мм

8.

   8

   Установите фиксаторы высоковольтного жгута от тяговой батареи к компрессору и PTC.

9.

   9

   Подсоедините отводящий шланг радиатора электродвигателя 2 к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления отводящего шланга радиатора электродвигателя 2.
10. 10

    Подсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя.

11.

    11

    Подсоедините разъём жгута провода отводящего шланга радиатора электродвигателя 2 (датчик температуры охлаждающей жидкости).

12.

    12

    Подсоедините топливную трубку подачи топливного бака в сборе III по направлению стрелки.

    Примечание

    • При подсоединении топливной трубки подачи топливного бака в сборе III запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините топливную трубку подачи топливного бака в сборе III до упора, до щелчка.

13.

    13

    Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к переднему участку подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, установите пружинный фиксатор отводящего шланга насоса ОЖ заднего электродвигателя.

14.

    14

    Подсоедините отводящий шланг насоса ОЖ отопителя к электронному насосу ОЖ отопителя, установите пружинный фиксатор отводящего шланга насоса ОЖ отопителя.

15.

    15

    Подсоедините отводящий шланг теплообменника (отопитель) к электронному трёхходовому клапану, установите хомут крепления отводящего шланга теплообменника (отопитель).

16.

    16

    Подсоедините разъём жгута провода электроусилителя рулевого управления с рулевой тягой в сборе (4 шт.).

17.

    17

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе.

18.

    18

    Соедините отводящий шланг насоса ОЖ заднего электродвигателя с блоком аккумуляторной батареи в сборе, установите фиксирующий хомут отводящего шланга насоса ОЖ заднего электродвигателя.

19.

    19

    Подсоедините разъём высоковольтного жгута от тяговой батареи к переднему электродвигателю (1 шт.), установите рычаг-рукоятку по направлению стрелки до упора. 2. Заблокируйте фиксатор.

20.

    20

    Подсоедините разъём высоковольтного жгута от тяговой батареи к компрессору и PTC до упора.

21.

    21

    Установите фиксаторы высоковольтного жгута от тяговой батареи к компрессору и PTC.

22.

    22

    Подсоедините разъём жгута проводов электронного трёхходового клапана (1 шт.).
23. 23

    Подсоедините разъём жгута проводов электронного насоса ОЖ отопителя (1 шт.).

24.

    24

    Установите провод массы сигнальной цепи переднего электродвигателя, установите крепёжный болт провода массы сигнальной цепи переднего электродвигателя. M01-89146820 Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 13 ммM01-89146820

25.

    25

    Подсоедините промежуточный вал рулевого управления с пыльником в сборе к электроусилителю рулевого управления с поперечной тягой в сборе, установите крепёжный болт (1 шт.). Q1840830TF61 Шестигранный фланцевый болт Момент затяжки: 27±2 Н·м

    ⚙︎ 27±2 Н·м🔧 Головка Внимание: снимите с рулевого колеса специальный инструмент (специальный инструмент для регулировки углов установки колёс) 10 ммQ1840830TF61

26.

    26

    Подсоедините отводящий шланг chiller к шлангу подпитки дополнительного бачка охлаждающей жидкости батареи, установите пружинный фиксатор отводящего шланга chiller.

27.

    27

    Подсоедините пополнительный шланг дополнительного бачка электродвигателя к интегрированному расширительному бачку, установите хомут крепления пополнительного шланга дополнительного бачка электродвигателя.

28.

    28

    Подсоедините разъём жгута провода EMS увеличителя запаса хода (1 шт.).
29. 29

    Установите фиксатор жгута проводов моторного отсека (2 шт.).

30.

    30

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
31. 31

    Подсоедините разъём жгута проводов двигателя в сборе (3 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
