Сдвоенный электродвигатель с редуктором
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Процесс подъёма должен выполняться двумя специалистами по ремонту согласованно во избежание перекоса грузоподъёмного приспособления — в противном случае возможно причинение вреда персоналу, повреждение компонентов или оборудования.
- При демонтаже и монтаже высоковольтных компонентов работы должен выполнять специалист по ремонту, имеющий удостоверение электротехнического персонала по низковольтным работам (IC-карту), в высоковольтных изолирующих перчатках; при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов обязательно необходимо выполнить процедуру отключения высокого напряжения.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При разборке и сборке многорежимного электропривода в сборе и двигателя в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагрузки на демпфер крутильных колебаний.
- После завершения установки опустите автомобиль до касания земли.
- Обратите внимание: в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 48
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Декоративный кожух двигателя в сборе
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Впускной шланг воздушного фильтра
- Воздушный фильтр в сборе
- Впускная трубка интеркулера I
- Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
- верхняя крышка электрощита моторного отсека
- Откачка и заправка хладагента
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- защитная балка шасси
- Левая передняя нижняя защита днища
- Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
- Накладка арки левого переднего колеса в сборе
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- Подкрылок левого переднего колеса в сборе
- Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
- Накладка правой передней колёсной арки в сборе
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- Подкрылок правого переднего колеса в сборе
- Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
- Слив и заправка масла переднего редуктора
- Правый передний приводной вал в сборе
- Левый передний приводной вал в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Подводящий шланг радиатора
- Отводящий шланг радиатора
- Шланг подпитки дополнительного бачка двигателя 3
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Передний глушитель в сборе
- Патрубок отвода воздуха интеркулера в сборе Ⅰ
- Компрессор с электроприводом в сборе
- правая опора переднего силового агрегата в сборе
- Мультирежимный электропривод в сборе
Снятие 5 шагов
-

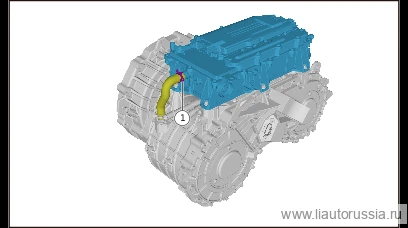

Ослабьте хомут крепления соединительного шланга (1 шт.), отсоедините соединительный шланг от контроллера сдвоенного электродвигателя.
-

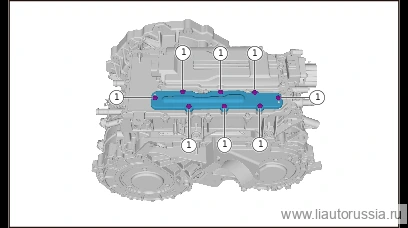

Выверните крепёжные болты защитной крышки контроллера (8 шт.), снимите защитную крышку контроллера.
🔧 торцовая головка-бита T30 -

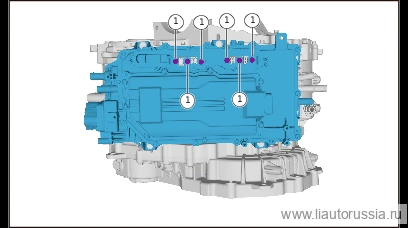

Выверните болты силовых клемм контроллера сдвоенного электродвигателя (6 шт.).
🔧 торцовая головка 10 мм -

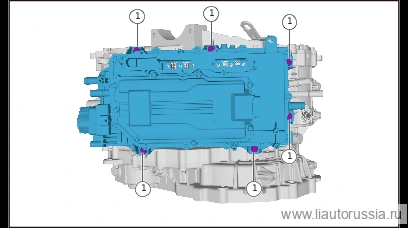

Выверните крепёжные болты контроллера сдвоенного электродвигателя (6 шт.), снимите контроллер сдвоенного электродвигателя.
🔧 торцовая головка 10 мм -
Снимите уплотнительное кольцо (2 шт.).
Установка 5 шагов
-
Установите уплотнительное кольцо (2 шт.).
-
Установите контроллер сдвоенного электродвигателя, установите крепёжные болты контроллера сдвоенного электродвигателя (6 шт.). Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 торцовая головка 10 мм -
Установите болты силовых клемм контроллера сдвоенного электродвигателя (6 шт.). Момент затяжки: 8.5±0.85 Н·м
⚙︎ 8.5±0.85 Н·м🔧 торцовая головка 10 мм -
Установите защитную крышку контроллера, установите крепёжные болты защитной крышки контроллера (8 шт.).
🔧 отвёрточная головка T30 -
Подсоедините соединительный шланг к контроллеру сдвоенного электродвигателя, установите хомут крепления соединительного шланга (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите контроллер сдвоенного электродвигателя, установите крепёжны… | 23±2 Н·м |
| Установите болты силовых клемм контроллера сдвоенного электродвигателя… | 8.5±0.85 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Проверка герметичности водяного контура мультирежимного электропривода
- Проверка герметичности контроллера сдвоенного электродвигателя
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Замена и запись начального угла двухмоторного контроллера
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
