Сальник входного вала
Передний электропривод · Li L7 2022–2023 · стр. 899–902 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
- При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
- В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте подъёмное приспособление для подвешивания мультирежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
- При снятии хомутов крепления водяных трубок обязательно используйте клещи для водяных трубок, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
- После завершения установки опустите автомобиль до касания колёсами земли, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёма», система автоматически произведёт подкачку, после завершения подкачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | LBZ8KL9WK2 | Опоры переднего и заднего подрамников |  | Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода. |
| 2 | OA4LBVSG94 | Опоры переднего и заднего подрамников |  | Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода |
| 3 | VZF9NWYP6T | Платформа для подъёма батареи (электрогидравлическая) | — | Подъём и опускание аккумуляторной батареи |
| 4 | W0Y7A2R4AW | Инструмент для установки сальника приводного вала переднего редуктора |  | Убедитесь, что запрессовка выполнена до упора; в процессе не допускайте повреждения кромки сальника. |
| 5 | W0Y7A2R4AW | Инструмент для установки сальника приводного вала переднего редуктора | | Убедитесь, что запрессовка выполнена до упора; в процессе не допускайте повреждения кромки сальника. |
Подготовительные работы 48
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Декоративный кожух двигателя в сборе
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Впускной шланг воздушного фильтра
- Воздушный фильтр в сборе
- Впускная трубка интеркулера I
- Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
- верхняя крышка электрощита моторного отсека
- Откачка и заправка хладагента
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- защитная балка шасси
- Левая передняя нижняя защита днища
- Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
- Накладка арки левого переднего колеса в сборе
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- Подкрылок левого переднего колеса в сборе
- Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
- Накладка правой передней колёсной арки в сборе
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- Подкрылок правого переднего колеса в сборе
- Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
- Слив и заправка масла переднего редуктора
- Правый передний приводной вал в сборе
- Левый передний приводной вал в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Подводящий шланг радиатора
- Отводящий шланг радиатора
- Шланг подпитки дополнительного бачка двигателя 3
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Передний глушитель в сборе
- Патрубок отвода воздуха интеркулера в сборе Ⅰ
- Компрессор с электроприводом в сборе
- правая опора переднего силового агрегата в сборе
- Мультирежимный электропривод в сборе
Снятие 1 шагов
-

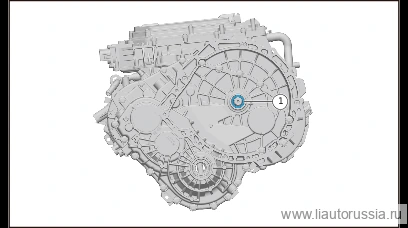

Снимите сальник входного вала с помощью подходящего инструмента.
Примечание. При демонтаже не допускайте повреждения посадочной поверхности корпуса сдвоенного электродвигателя с редуктором.
Установка 2 шагов
-

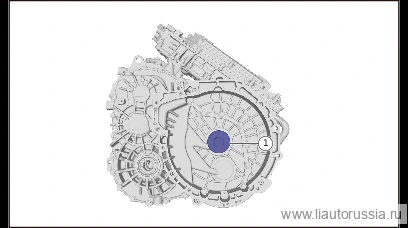

Установите сальник входного вала на приспособление для установки сальника входного вала.
-
С помощью приспособления для установки сальника входного вала запрессуйте сальник входного вала в сдвоенный электродвигатель с редуктором в сборе.
Примечание- Перед установкой нанесите небольшое количество масла редуктора на посадочную поверхность сальника входного вала.
- Приспособление для установки сальника входного вала необходимо удерживать строго горизонтально относительно установочного отверстия, без перекоса, во избежание повреждения сальника входного вала или корпуса сдвоенного электродвигателя с редуктором.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
