Жгут проводов GPS-антенны (участок кузова)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если защитный слой от истирания проводов высоковольтной бортовой электрической системы повреждён, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), необходимо немедленно заменить провода, ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), необходимо немедленно заменить провода, ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с лёгкой пластиковой защитной оболочкой.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 60
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Складывание и поднятие спинки сиденья второго ряда
- Шторка багажного отделения в сборе
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
- Демонтаж/монтаж узла ящика для инструментов багажника
- облицовочная панель порога задней двери в сборе
- Аккумулятор книга владельца
- бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- Ковровые покрытия — коврик пола второго ряда в сборе
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Ковровое покрытие второго ряда в сборе
- Ковровые покрытия — коврик пола водителя в сборе
- Решётка воздуховода обдува ног второго ряда левая.
- педаль электронного акселератора в сборе
- Рукоятка внутренней рукоятки замка капота
- облицовка нижней части левой стойки A в сборе.
- Коврик водительского сиденья в сборе
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- спинка одноместного сиденья второго ряда в сборе
- Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
- Фиксатор ремня безопасности правой стороны второго ряда в сборе
- Сабвуфер
- Внутрисалонная низкочастотная антенна
- Демонтаж/монтаж панели выключателя правой задней боковины и узла
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- облицовка правой задней боковины в сборе
- монтажный кронштейн обшивки боковины правой стороны.
- облицовка верхней части левой стойки D в сборе.
- Демонтаж/монтаж панели выключателя левой задней боковины и узла
- облицовка левой задней боковины в сборе
- монтажный кронштейн отделки левой боковины
- Задняя теплоизоляционная прокладка — шумоизоляционный мат сиденья второго ряда
Снятие 6 шагов
-

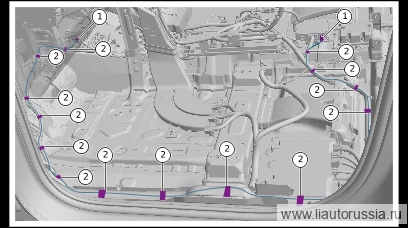

Снимите фиксирующую защёлку(3 шт.), отогните заднюю часть потолка.
-

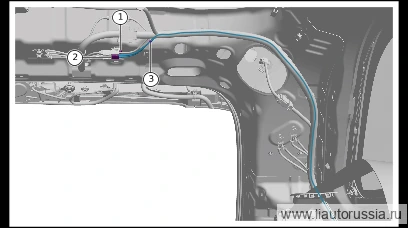

Отсоедините фиксирующую защёлку (1 шт.) жгута проводов FM-антенны (участок кузова).
-
Отсоедините разъём (1 шт.) жгута проводов FM-антенны (кузовной участок).
-

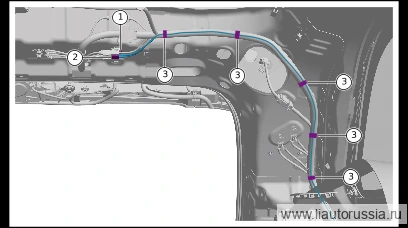

Отрежьте разъём жгута проводов FM-антенны (участок кузова) (1 шт.), оберните жгут проводов термоусаживаемой трубкой (1 место).
-

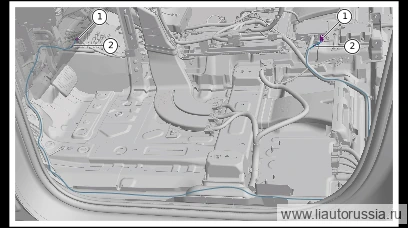

Отсоедините разъём (2 шт.) жгута проводов FM-антенны (кузовной участок).
-
Отрежьте разъём (2 шт.) жгута проводов FM-антенны (участок кузова), оберните жгут термоусадочной трубкой (2 места).
Установка 7 шагов
-
Установите разъём(2 шт.) жгута проводов FM-антенны (участок кузова).
-
Обмотайте жгут проводов FM-антенны (участок кузова) тканевой лентой вокруг жгута проводов кузова в сборе.
-
Обмотайте жгут проводов FM-антенны (участок кузова) тканевой лентой вокруг жгута проводов кузова в сборе.
-
Установите разъём(1 шт.) жгута проводов FM-антенны (участок кузова).
-
Установите фиксирующую защёлку (1 шт.) жгута проводов FM-антенны (участок кузова).
-
Обмотайте жгут проводов FM-антенны (участок кузова) тканевой лентой вокруг жгута проводов кузова в сборе.
-
Установите фиксатор (3 шт.) заднего края потолка, убедитесь, что он установлен на место.
