Резьбовая вставка

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	LBZ8KL9WK2	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
2	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 47

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Высоковольтная система книга владельца
9. Передняя защита моторного отсека
10. Правая защита моторного отсека в сборе
11. Левая защита моторного отсека в сборе
12. Декоративный кожух двигателя в сборе
13. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
14. Впускной шланг воздушного фильтра
15. Воздушный фильтр в сборе
16. Впускная трубка интеркулера I
17. Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
18. верхняя крышка электрощита моторного отсека
19. Откачка и заправка хладагента
20. Подъём и опускание автомобиля
21. Нижняя защита переднего бампера в сборе
22. защитная балка шасси
23. Левая передняя нижняя защита днища
24. Компоненты топливного бака и трубопроводов — Трубка десорбции адсорбера в сборе III
25. Накладка арки левого переднего колеса в сборе
26. Колесо в сборе (алюминиевое)
27. Стопорная гайка приводного вала
28. Подкрылок левого переднего колеса в сборе
29. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
30. Накладка правой передней колёсной арки в сборе
31. Колесо в сборе (алюминиевое)
32. Стопорная гайка приводного вала
33. Подкрылок правого переднего колеса в сборе
34. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
35. Слив и заправка масла переднего редуктора
36. Правый передний приводной вал в сборе
37. Левый передний приводной вал в сборе
38. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
39. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
40. Подводящий шланг радиатора
41. Отводящий шланг радиатора
42. Шланг подпитки дополнительного бачка двигателя 3
43. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
44. Передний глушитель в сборе
45. Патрубок отвода воздуха интеркулера в сборе Ⅰ
46. Компрессор с электроприводом в сборе
47. правая опора переднего силового агрегата в сборе

Снятие 33 шагов

1.

   1

   Отсоедините разъём (3 шт.) жгута проводов двигателя в сборе.
2. 2

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

3.

   3

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека.
4. 4

   Отсоедините разъём (1 шт.) жгута проводов ECU двигателя.

5.

   5

   Ослабьте хомут крепления шланга подпитки дополнительного бачка электродвигателя, отсоедините шланг подпитки дополнительного бачка электродвигателя от интегрированного расширительного бачка.

6.

   6

   Извлеките стопорную пружинную скобу верхнего участка подузла трубопровода охлаждения батареи в сборе, отсоедините верхний участок подузла трубопровода охлаждения батареи в сборе от шланга подпитки дополнительного бачка ОЖ батареи.

7.

   7

   Выверните крепёжный болт (1 шт.), отсоедините промежуточный вал рулевого управления с пыльником в сборе от электроусилителя рулевого управления с рулевыми тягами в сборе.

   🔧 головка 10 мм Внимание: перед снятием крепёжного болта промежуточного вала рулевого управления с пыльником в сборе необходимо зафиксировать рулевое колесо в сборе с помощью фиксатора рулевого колеса

8.

   8

   Выверните крепёжный болт сигнального провода массы переднего электродвигателя, отсоедините сигнальный провод массы переднего электродвигателя от кузова.

   🔧 головка 13 мм

9.

   9

   Отсоедините разъём (1 шт.) жгута электронного насоса ОЖ отопителя.
10. 10

    Отсоедините разъём жгута проводов электронного трёхходового клапана (1 шт.).

11.

    11

    Отсоедините фиксатор крепления высоковольтного жгута проводов от тяговой батареи к компрессору и PTC.

12.

    12

    Нажмите кнопку разблокировки первой ступени, вытяните разъём высоковольтного жгута от тяговой батареи к компрессору и PTC-нагревателю до упора. 2 . Нажмите кнопку разблокировки второй ступени, отсоедините разъём высоковольтного жгута от тяговой батареи к компрессору и PTC-нагревателю, отведите высоковольтный жгут от тяговой батареи к компрессору и PTC-нагревателю в сторону.

13.

    13

    Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.

14.

    14

    Ослабьте хомут крепления отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от аккумуляторной батареи в сборе.

15.

    15

    Расстыкуйте фиксатор жгута проводов моторного отсека в сборе, отведите жгут проводов моторного отсека в сборе в сторону.

16.

    16

    Отсоедините разъём (4 шт.) жгута электроусилителя рулевого управления с рулевыми тягами в сборе.

17.

    17

    Ослабьте хомут крепления отводящего шланга теплообменника (отопителя), отсоедините отводящий шланг теплообменника (отопителя) от электронного трёхходового клапана.

18.

    18

    Извлеките стопорную скобу отводящего шланга насоса отопителя, отсоедините отводящий шланг насоса отопителя от электронного насоса ОЖ отопителя.

19.

    19

    Извлеките стопорную скобу отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от переднего участка нейлоновой подводящей трубки контура ОЖ заднего электродвигателя.

20.

    20

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём III топливоподающей трубки топливного бака в сборе, отсоедините топливоподающую трубку топливного бака в сборе III.

21.

    21

    Отсоедините разъём жгута датчика температуры ОЖ отводящего шланга 2 радиатора электродвигателя.

22.

    22

    Ослабьте хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя, отсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя от сдвоенного электродвигателя с редуктором в сборе.
23. 23

    Ослабьте хомут крепления отводящего шланга радиатора электродвигателя 2, отсоедините отводящий шланг радиатора электродвигателя 2 от двойного электродвигателя с редуктором в сборе.

24.

    24

    Отсоедините фиксатор крепления высоковольтного жгута проводов от тяговой батареи к компрессору и PTC.

25.

    25

    Выверните крепёжный болт (1 шт.) левого переднего нижнего рычага подвески в сборе и нижнего кронштейна левого переднего амортизатора в сборе.

    🔧 Головка Примечание: X01-89186161 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

26.

    26

    Выверните болты крепления переднего подрамника в сборе (левая сторона) (4 шт.).

    🔧 головка 13 мм

    Примечание. Перед демонтажем закрепите электровентилятор в сборе и передний модуль охлаждения в сборе верёвкой на кронштейне передней блок-фары.

27.

    27

    Выверните крепёжный болт правого переднего нижнего рычага подвески в сборе и нижнего кронштейна правого переднего амортизатора в сборе (1 шт.).

    🔧 Головка Внимание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 21 ммX01-89186161одноразовая деталь

28.

    28

    Выверните болты крепления переднего подрамника в сборе (правая сторона) (4 шт.).

    🔧 головка 13 мм

29.

    29

    Выверните болт крепления левой передней опоры силового агрегата в сборе (2 шт.).

    🔧 головка Примечание: X01-89185032 болт с шестигранным фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185032одноразовая деталь

30.

    30

    С помощью переднего и заднего кронштейнов подрамника и подъёмной платформы для аккумуляторной батареи (электрогидравлической) подоприте передний подрамник в сборе с узлами.

31.

    31

    Выверните болты крепления переднего подрамника в сборе (2 шт.).

    🔧 головка 18 мм
32. 32

    Выверните болты крепления переднего подрамника в сборе (4 шт.), медленно опустите передний подрамник в сборе с компонентами.

    🔧 головка 21 мм

    Примечание

    • После демонтажа компонентов переднего подрамника в сборе изменится центр тяжести автомобиля, что приведёт к неустойчивости положения на подъёмнике — обеспечьте в этот момент дополнительную опору автомобиля.
    • При демонтаже компонентов переднего подрамника в сборе используйте специальное поддерживающее приспособление для плавного и медленного опускания, работа выполняется совместно двумя специалистами по ремонту.
    • Зафиксируйте блок двигателя в сборе и узел мультимодового электропривода в сборе, чтобы избежать их наклона и повреждения деталей.

33.

    33

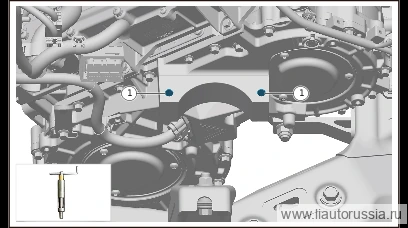

    Снимите резьбовую вставку (2 шт.) с помощью специального инструмента для резьбовых вставок.

    Примечание

    • Резьбовая вставка легко повреждается в процессе демонтажа/монтажа.
    • Резьбовую вставку необходимо заменять только в том случае, если она вывернута, а резьба в отверстии не повреждена.

Установка 33 шагов

1.

   1

   Установите резьбовую вставку (2 шт.) с помощью специального инструмента для резьбовых вставок.

   Примечание

   • Резьбовая вставка легко повреждается в процессе демонтажа/монтажа.
   • Резьбовую вставку необходимо заменять только в том случае, если она вывернута, а резьба в отверстии не повреждена.

2.

   2

   Установите передний подрамник в сборе с компонентами, установите болты крепления переднего подрамника в сборе (4 шт.). X01-89185070 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы. Момент затяжки: (130) Н·м + (90)°.

   ⚙︎ (130) Н·м🔧 головка 21 ммX01-89185070

   Примечание

   • После установки компонентов заднего подрамника в сборе снимите дополнительную опору.
   • При установке компонентов переднего подрамника в сборе используйте специальное поддерживающее приспособление для плавного и медленного подъёма, работа выполняется совместно двумя специалистами по ремонту.
   • Зафиксируйте блок двигателя в сборе и узел мультимодового электропривода в сборе, чтобы избежать их наклона и повреждения деталей.
3. 3

   Установите болты крепления переднего подрамника в сборе (2 шт.). X01-89185043 Комплект: болт с шестигранной головкой и плоская шайба Момент затяжки: (190±15) Н·м

   ⚙︎ (190±15) Н·м🔧 головка 18 ммX01-89185043

4.

   4

   С помощью переднего и заднего кронштейнов подрамника и подъёмной платформы для аккумуляторной батареи (электрогидравлической) подоприте передний подрамник в сборе с узлами.

5.

   5

   Установите крепёжные болты передней левой опоры силового агрегата в сборе (2 шт.). X01-89185032 Болт с шестигранной фланцевой головкой Момент затяжки: (90±10) Н·м

   ⚙︎ (90±10) Н·м🔧 головка Примечание: X01-89185032 Болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 15 ммX01-89185032одноразовая деталь

6.

   6

   Установите болты крепления переднего подрамника в сборе (правая сторона) (4 шт.). Q146B0830F61L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

   ⚙︎ (23±2) Н·м🔧 головка 13 мм

7.

   7

   Установите крепёжный болт правого переднего нижнего рычага подвески в сборе и кронштейна нижнего амортизатора правого переднего в сборе (1 шт.). X01-89186161 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 180±10 Н·м

   ⚙︎ 180±10 Н·м🔧 головка Примечание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

8.

   8

   Установите болты крепления переднего подрамника в сборе (левая сторона) (4 шт.). Q146B0830F61L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

   ⚙︎ (23±2) Н·м🔧 головка 13 мм Примечание: после завершения установки снимите верёвку, фиксирующую электровентилятор в сборе и передний модуль охлаждения в сборе

9.

   9

   Установите крепёжный болт левого переднего нижнего рычага подвески в сборе и кронштейна нижнего амортизатора левого переднего в сборе (1 шт.). X01-89186161 Направляющий болт с шестигранной фланцевой головкой Момент затяжки: 180±10 Н·м

   ⚙︎ 180±10 Н·м🔧 головка Примечание: X01-89186161 Направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 21 ммX01-89186161одноразовая деталь

10.

    10

    Установите фиксаторы высоковольтного жгута от тяговой батареи к компрессору и PTC.

11.

    11

    Подсоедините отводящий шланг радиатора электродвигателя 2 к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления отводящего шланга радиатора электродвигателя 2.
12. 12

    Подсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя.

13.

    13

    Подсоедините разъём жгута провода отводящего шланга радиатора электродвигателя 2 (датчик температуры охлаждающей жидкости).

14.

    14

    Подсоедините топливную трубку подачи топливного бака в сборе III по направлению стрелки.

    Примечание

    • При подсоединении топливной трубки подачи топливного бака в сборе III запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
    • Подсоедините топливную трубку подачи топливного бака в сборе III до упора, до щелчка.

15.

    15

    Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к переднему участку подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, установите пружинный фиксатор отводящего шланга насоса ОЖ заднего электродвигателя.

16.

    16

    Подсоедините отводящий шланг насоса ОЖ отопителя к электронному насосу ОЖ отопителя, установите пружинный фиксатор отводящего шланга насоса ОЖ отопителя.

17.

    17

    Подсоедините отводящий шланг теплообменника (отопитель) к электронному трёхходовому клапану, установите хомут крепления отводящего шланга теплообменника (отопитель).

18.

    18

    Подсоедините разъём жгута провода электроусилителя рулевого управления с рулевой тягой в сборе (4 шт.).

19.

    19

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).

20.

    20

    Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к тяговой аккумуляторной батарее в сборе, установите хомут крепления отводящего шланга насоса ОЖ заднего электродвигателя.

21.

    21

    Подсоедините разъём высоковольтного жгута от тяговой батареи к переднему электродвигателю (1 шт.), установите рычаг-рукоятку по направлению стрелки до упора. 2. Заблокируйте фиксатор.

22.

    22

    Подсоедините разъём высоковольтного жгута от тяговой батареи к компрессору и PTC до упора.

23.

    23

    Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

24.

    24

    Подсоедините разъём жгута проводов электронного трёхходового клапана (1 шт.).
25. 25

    Подсоедините разъём жгута проводов электронного насоса ОЖ отопителя (1 шт.).

26.

    26

    Установите провод массы сигнала переднего электродвигателя, установите болты крепления провода массы сигнала переднего электродвигателя. M01-89146820 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: (23±2) Н·м

    ⚙︎ (23±2) Н·м🔧 головка 13 ммM01-89146820

27.

    27

    Подсоедините промежуточный вал рулевого управления с пыльником в сборе к электроусилителю рулевого управления с рулевой тягой в сборе, установите крепёжные болты (1 шт.). Q1840830TF61 Болт с шестигранной фланцевой головкой Момент затяжки: (27±2) Н·м

    ⚙︎ (27±2) Н·м🔧 головка Примечание: снимите с рулевого колеса специальный инструмент (специальный инструмент для регулировки развал-схождения) 10 ммQ1840830TF61

28.

    28

    Подсоедините верхний участок подузла трубопровода охлаждения аккумуляторной батареи в сборе к шлангу подпитки дополнительного бачка ОЖ аккумуляторной батареи, установите стопорное кольцо крепления верхнего участка подузла трубопровода охлаждения аккумуляторной батареи в сборе.

29.

    29

    Подсоедините пополнительный шланг дополнительного бачка электродвигателя к интегрированному расширительному бачку, установите хомут крепления пополнительного шланга дополнительного бачка электродвигателя.

30.

    30

    Подсоедините разъём жгута проводов ЭБУ двигателя (1 шт.).
31. 31

    Установите фиксатор жгута проводов моторного отсека (2 шт.).

32.

    32

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
33. 33

    Подсоедините разъём жгута проводов двигателя в сборе (3 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
