Магистраль заднего омывателя в сборе 1
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 61
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Шторка багажного отделения в сборе
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
- Демонтаж/монтаж узла ящика для инструментов багажника
- облицовочная панель порога задней двери в сборе
- Аккумулятор книга владельца
- Сабвуфер
- Внутрисалонная низкочастотная антенна
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Ковровые покрытия — коврик пола второго ряда в сборе
- спинка одноместного сиденья второго ряда в сборе
- Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
- Фиксатор ремня безопасности правой стороны второго ряда в сборе
- бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- облицовка нижней части правой стойки A в сборе.
- Коврик переднего пассажирского места в сборе
- Решётка воздуховода обдува ног второго ряда правая.
- Коврик пола переднего пассажирского места в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- Корпус центральной консоли в сборе
- Ковровое покрытие второго ряда в сборе
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- Демонтаж/монтаж панели выключателя правой задней боковины и узла
- Демонтаж/монтаж панели выключателя левой задней боковины и узла
- облицовка верхней части левой стойки D в сборе.
- облицовка левой задней боковины в сборе
- монтажный кронштейн отделки левой боковины
- облицовка правой задней боковины в сборе
- монтажный кронштейн обшивки боковины правой стороны.
- Задняя теплоизоляционная прокладка — шумоизоляционный мат сиденья второго ряда
- Подъём и опускание автомобиля
- Колесо в сборе
- Правая передняя колёсная арка
Снятие 5 шагов
-
По направлению стрелки отсоедините соединение переднего конца трубопровода заднего омывателя в сборе 1 с бачком омывателя в сборе.
-
Отсоедините резиновую заглушку (1 шт.) трубопровода заднего омывателя 1 в сборе от кузова.
-

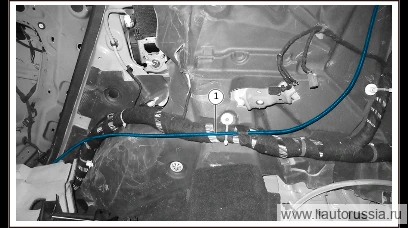

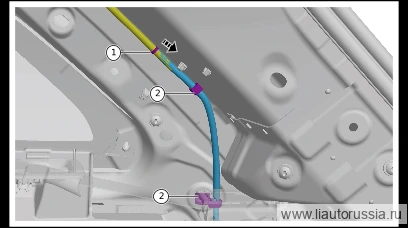

По направлению стрелки отсоедините соединение заднего конца трубопровода омывателя в сборе 1 с трубопроводом омывателя в сборе 2.
-

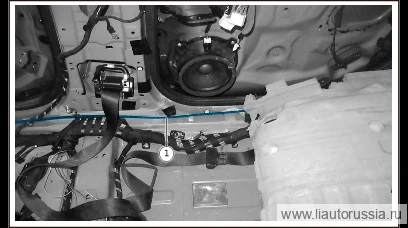

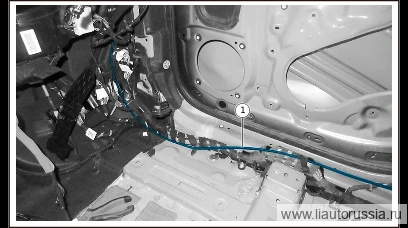

Отсоедините фиксирующую защёлку заднего конца трубопровода омывателя заднего стекла 1 в сборе от кузова (2 шт.).
-

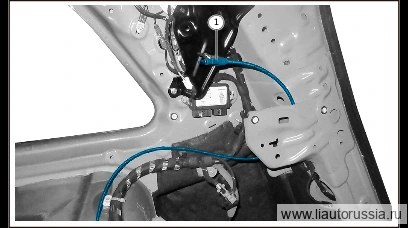

Обрежьте трубопровод омывателя заднего стекла в сборе 1.
Установка 5 шагов
-
Установите фиксирующую защёлку(2 шт.) заднего конца трубопровода омывателя заднего стекла 1 в сборе с кузовом. 2. По направлению стрелки соедините задний конец трубопровода омывателя заднего стекла 1 в сборе с трубопроводом омывателя 2.
-
Обмотайте трубопровод заднего омывателя 1 в сборе тканевой изолентой вокруг жгута проводов кузова в сборе.
-
Обмотайте трубопровод заднего омывателя 1 в сборе тканевой изолентой вокруг жгута проводов кузова в сборе.
-
Обмотайте трубопровод заднего омывателя 1 в сборе тканевой изолентой вокруг жгута проводов кузова в сборе.
-
Установите соединение заглушки (1 шт.) трубопровода заднего омывателя в сборе 1 с кузовом. 2. По направлению стрелки установите соединение переднего конца трубопровода заднего омывателя в сборе 1 с бачком омывателя в сборе.
