Жгут проводов MiniFakra 1
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 81
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Складывание и поднятие спинки сиденья второго ряда
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
- Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
- Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
- крышка заднего торца направляющей, левая сторона
- правый кожух заднего торца направляющей (переднее пассажирское)
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- корпус центральной консоли в сборе
- подсветка ног левого переднего ряда
- левая защитная панель ножного пространства в сборе
- левая боковая крышка панели приборов
- нижняя левая защитная панель в сборе
- облицовка верхней части левой стойки A в сборе
- Подушка безопасности водителя
- Рулевое колесо в сборе
- верхний кожух рулевой колонки в сборе
- нижний кожух рулевой колонки в сборе
- Комбинированный переключатель в сборе
- сервисная крышка дисплея в сборе.
- HMI-экран центральной консоли в сборе
- крышка центрального динамика в сборе
- Центральный высокочастотный динамик
- Центральный динамик
- облицовка верхней части правой стойки А в сборе
- правая боковая крышка панели приборов
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- плафон освещения перчаточного ящика
- Демонтаж узла панели приборов в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- средняя облицовка правой стойки B в сборе
- облицовка верхней части левой стойки B в сборе.
- облицовка верхней части правой стойки B в сборе.
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
- Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
- облицовка верхней части левой стойки D в сборе.
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- Шторка багажного отделения в сборе
- Крышка багажника в сборе
- Корпус кронштейна панели багажного отделения
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- вентиляционная решётка правой задней боковины в сборе
- облицовочная панель порога задней двери в сборе
- Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
- Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
- Рукоятка аварийного троса зарядной розетки
- облицовка правой задней боковины в сборе
- крышка вещевого ящика левой задней боковины в сборе
- вентиляционная решётка левой задней боковины в сборе
- Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
- Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
- облицовка левой задней боковины в сборе
- облицовка верхней части левой стойки C в сборе
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
- Поручень потолка переднего ряда в сборе
- Поручень потолка переднего ряда в сборе
- Поручень потолка заднего левого ряда в сборе
- Поручень потолка заднего ряда справа в сборе
- кожух потолочного мультимедийного экрана в сборе
- Верхний кожух внутреннего зеркала заднего вида в сборе
- Нижний кожух внутреннего зеркала заднего вида в сборе
- передний плафон освещения для чтения в сборе
- Левый солнцезащитный козырёк в сборе
- Правый солнцезащитный козырёк в сборе
- Крепёжный крючок солнцезащитного козырька
- Крепёжный крючок солнцезащитного козырька
- Демонтаж/монтаж узла потолка
- Экран второго ряда в сборе
Снятие 8 шагов
-
Обрежьте разъём жгута проводов MiniFakra 1.
-
Оберните жгут проводов MiniFakra 1 термоусадочной трубкой.
-
Обрежьте разъём жгута проводов MiniFakra 1.
-
Оберните жгут проводов MiniFakra 1 термоусадочной трубкой.
-

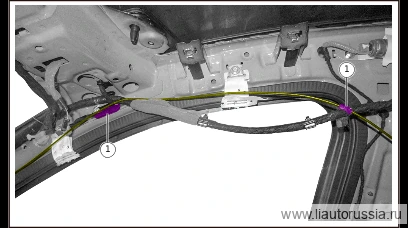

Обрежьте разъём жгута проводов MiniFakra 1.
-
Оберните жгут проводов MiniFakra 1 термоусадочной трубкой.
-
Обрежьте разъём жгута проводов MiniFakra 1.
-
Оберните жгут проводов MiniFakra 1 термоусадочной трубкой.
Установка 7 шагов
-
Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.
-
Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.
-
Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.
-
Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.
-
Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.
-
Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.
-
Обмотайте жгут проводов MiniFakra 1 тканевой изолентой вокруг жгута проводов панели приборов в сборе.
