Экран второго ряда в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- кожух потолочного мультимедийного экрана в сборе
Снятие 2 шагов
-
Выверните крепёжные болты экрана второго ряда в сборе (6 шт.), отсоедините экран второго ряда в сборе от кузова.
🔧 головка 10 ммПримечание. При демонтаже следите за длиной жгута проводов экрана второго ряда в сборе, чтобы избежать повреждения. -

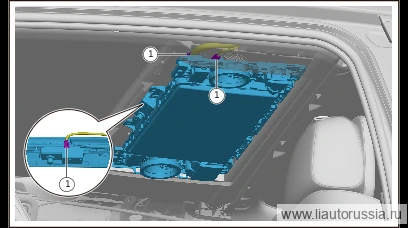

Отсоедините разъём жгута проводов экрана второго ряда в сборе (3 шт.), снимите экран второго ряда в сборе.
Установка 2 шагов
-
Установите экран второго ряда в сборе, подсоедините разъём жгута проводов экрана второго ряда в сборе (3 шт.).
-
Установите крепёжные болты экрана второго ряда в сборе (6 шт.). Комплект: шестигранный болт с плоской шайбой Q140B0616F70L Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты экрана второго ряда в сборе (6 шт.). Компле… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Примечание: после замены экрана второго ряда в сборе необходимо выполнить процедуру замены детали ROOFBAR для экрана второго ряда в сборе. 1
- . Подсоедините диагностический прибор. 2 . Последовательно нажмите «Диагностика ЭБУ (ROOFBAR)» → «Специальные функции» → «Замена ЭБУ
- Детали». 3 . После нажатия «Выполнить» появится предупреждение, показанное на рисунке слева, затем нажмите «Продолжить» для выполнения
- Порядок замены детали ROOFBAR.
- 1 . После отображения сообщения «Замена детали выполнена успешно» замена экрана второго ряда в сборе завершена.
