Прокладка заглушки главного масляного канала

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2	LBZ8KL9WK2	Опоры переднего и заднего подрамников	—	Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 51

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Высоковольтная система книга владельца
7. Откачка и заправка хладагента
8. Передняя защита моторного отсека
9. Левая защита моторного отсека в сборе
10. Правая защита моторного отсека в сборе
11. верхняя крышка электрощита моторного отсека
12. Декоративный кожух двигателя в сборе
13. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
14. Впускной шланг воздушного фильтра
15. Воздушный фильтр в сборе
16. Компоненты впускных трубопроводов — Выходная трубка интеркулера в сборе II
17. соединительная трубка Вентури II
18. трубка чистого воздуха в сборе
19. Подъём и опускание автомобиля
20. Колесо в сборе
21. Стопорная гайка приводного вала
22. Демонтаж/монтаж узла левого переднего поворотного кулака со ступичным подшипником
23. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
24. Левый передний подкрылок
25. Колесо в сборе
26. Стопорная гайка приводного вала
27. Снятие и установка узла поворотного кулака правого переднего и ступичного подшипникового узла
28. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
29. Правая передняя колёсная арка
30. Левая нижняя защитная панель двигателя в сборе
31. Правая нижняя защитная панель двигателя в сборе
32. Задняя защитная панель передней части днища
33. Нижняя защита переднего бампера в сборе
34. Левая передняя нижняя защита днища
35. Корпус защиты адсорбера в сборе
36. Нижняя защитная панель правой стороны днища
37. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
38. Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
39. Слив и заправка моторного масла двигателя (ДВС)
40. Слив и заправка масла переднего редуктора
41. Кронштейн передней защитной панели днища
42. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
43. Передний глушитель в сборе
44. Компрессор с электроприводом в сборе
45. Компонент заднего тормоза — двухчиповый датчик скорости вращения колеса
46. Левый передний приводной вал в сборе
47. Компонент заднего тормоза — двухчиповый датчик скорости вращения колеса
48. Правый передний приводной вал в сборе
49. Мультирежимный электропривод в сборе
50. Торсионный демпфер
51. Обычный маховик

Снятие 2 шагов

1.

   1

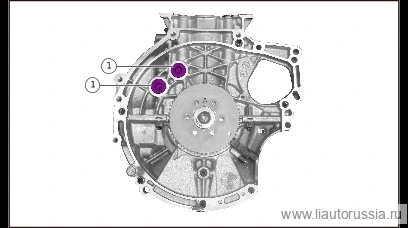

   Выверните заглушку главного масляного канала, снимите заглушку главного масляного канала.

   🔧 торцевая головка H12

2.

   2

   Снимите прокладку заглушки главного масляного канала.

   одноразовая деталь

   Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.

Установка 2 шагов

1.

   1

   Установите прокладку заглушки главного масляного канала.

   одноразовая деталь

   Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.

2.

   2

   Установите заглушку главной масляной магистрали. Момент затяжки: 35±4 Н·м

   ⚙︎ 35±4 Н·м🔧 головка-бита H12

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX
• Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
