Компонент заднего тормоза — двухчиповый датчик скорости вращения колеса
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 2 шагов
-

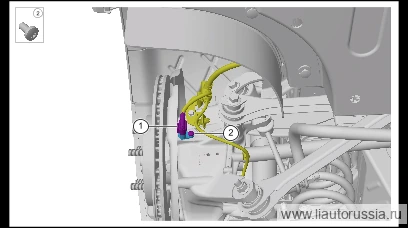

Отсоедините разъём жгута проводов двухчипового датчика скорости вращения колеса (правого заднего) (1 шт.).
-
Выверните фиксирующий болт двухчипового датчика скорости вращения колеса (правый задний) (1 шт.), снимите двухчиповый датчик скорости вращения колеса (правый задний).
🔧 головка-бита T30
Установка 2 шагов
-
Установите двухчиповый датчик скорости вращения колеса (правый задний), установите крепёжный винт двухчипового датчика скорости вращения колеса (правого заднего) (1 шт.). Винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0612T1F61S Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка под отвёртку T30 -
Подсоедините разъём жгута проводов двухчипового датчика скорости вращения колеса (правый задний) (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите двухчиповый датчик скорости вращения колеса (правый задний)… | 9±1 Н·м |
