Правая нижняя защитная панель двигателя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 2 шагов
-

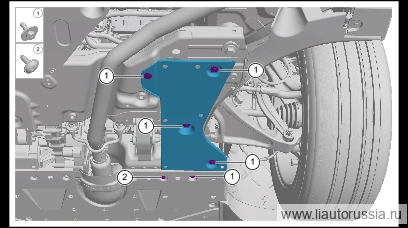

Выверните крепёжные винты правой нижней защитной панели двигателя в сборе (1 шт.).
🔧 торцевая насадка отвёртки T25 -
Выверните крепёжные болты (5 шт.) правой нижней защиты двигателя в сборе, снимите правую нижнюю защиту двигателя в сборе.
🔧 торцевая головка 10 мм
Установка 2 шагов
-
Установите правую нижнюю защитную панель двигателя в сборе, установите крепёжные болты правой нижней защитной панели двигателя в сборе (5 шт.). X01-89146620 комплект: болт с шестигранной головкой и внутренним шлицевым приводом (звёздочка), пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 ммX01-89146620 -
Установите крепёжные винты (1 шт.) правой нижней защиты двигателя в сборе. M01-89274816 Самонарезающий винт с фланцевой цилиндрической головкой и торцевым шестигранным (Torx) шлицем. Момент затяжки: 1,5±0,5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 торцевая головка T25M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правую нижнюю защитную панель двигателя в сборе, установите… | 6±1 Н·м |
| Установите крепёжные винты (1 шт.) правой нижней защиты двигателя в сб… | 1.5±0.5 Н·м |
