Левая нижняя защитная панель двигателя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
Снятие 1 шагов
-

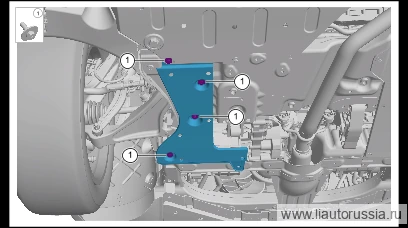

Выверните крепёжные болты левой нижней защитной панели двигателя в сборе (4 шт.), снимите левую нижнюю защитную панель двигателя в сборе.
🔧 головка 10 мм
Установка 1 шагов
-
Установите левую нижнюю защиту двигателя в сборе, установите крепёжные болты (4 шт.) левой нижней защиты двигателя в сборе. X01-89146620 Болт с шестигранной головкой и торцевым шестигранным (Torx) шлицем в комплекте с пружинной и плоской шайбами. Момент затяжки: 6±1 Н·м.
⚙︎ 6±1 Н·м🔧 торцевая головка 10 ммX01-89146620
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левую нижнюю защиту двигателя в сборе, установите крепёжные… | 6±1 Н·м |
