Мультирежимный электропривод в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2	LBZ8KL9WK2	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 47

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Высоковольтная система книга владельца
7. Откачка и заправка хладагента
8. Передняя защита моторного отсека
9. Левая защита моторного отсека в сборе
10. Правая защита моторного отсека в сборе
11. верхняя крышка электрощита моторного отсека
12. Декоративный кожух двигателя в сборе
13. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
14. Впускной шланг воздушного фильтра
15. Воздушный фильтр в сборе
16. Компоненты впускных трубопроводов — Выходная трубка интеркулера в сборе II
17. соединительная трубка Вентури II
18. трубка чистого воздуха в сборе
19. Подъём и опускание автомобиля
20. Колесо в сборе
21. Стопорная гайка приводного вала
22. Демонтаж/монтаж узла левого переднего поворотного кулака со ступичным подшипником
23. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
24. Левый передний подкрылок
25. Колесо в сборе
26. Стопорная гайка приводного вала
27. Снятие и установка узла поворотного кулака правого переднего и ступичного подшипникового узла
28. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
29. Правая передняя колёсная арка
30. Левая нижняя защитная панель двигателя в сборе
31. Правая нижняя защитная панель двигателя в сборе
32. Задняя защитная панель передней части днища
33. Нижняя защита переднего бампера в сборе
34. Левая передняя нижняя защита днища
35. Корпус защиты адсорбера в сборе
36. Нижняя защитная панель правой стороны днища
37. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
38. Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
39. Слив и заправка моторного масла двигателя (ДВС)
40. Слив и заправка масла переднего редуктора
41. Кронштейн передней защитной панели днища
42. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
43. Передний глушитель в сборе
44. Компонент заднего тормоза — двухчиповый датчик скорости вращения колеса
45. Левый передний приводной вал в сборе
46. Компонент заднего тормоза — двухчиповый датчик скорости вращения колеса
47. Правый передний приводной вал в сборе

Снятие 68 шагов

1. 1

   С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливопровода подачи топлива из бака III в сборе, отсоедините топливопровод подачи топлива из бака III в сборе от топливного насоса высокого давления в сборе.
2. 2

   Отсоедините фиксирующую защёлку (3 шт.) топливоподающей трубки топливного бака в сборе III.

3.

   3

   Отсоедините разъём (2 шт.) жгута проводов ECU двигателя.
4. 4

   Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.

5.

   5

   Отсоедините разъём жгута проводов двигателя в сборе (2 шт.).
6. 6

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.
7. 7

   Выверните крепёжный болт жгута массы жгута проводов двигателя (ДВС) в сборе (1 шт.).

   🔧 Головка 10 мм

8.

   8

   Ослабьте хомут крепления (1 шт.) отводящего шланга радиатора, отсоедините отводящий шланг радиатора от двигателя в сборе.
9. 9

   Отсоедините фиксирующую защёлку отводящего шланга радиатора (1 шт.).

10.

    10

    Ослабьте крепёжный хомут подводящего шланга радиатора, отсоедините подводящий шланг радиатора от двигателя (ДВС) в сборе.
11. 11

    Отсоедините фиксатор подводящего водяного шланга радиатора (1 шт.).

12.

    12

    Ослабьте хомут крепления впускной трубки интеркулера в сборе (1 шт.), отсоедините впускную трубку интеркулера в сборе от двигателя (ДВС) в сборе.

    🔧 головка 7 мм

13.

    13

    Ослабьте фиксирующий хомут шланга подпитки дополнительного бачка двигателя (1 шт.), отсоедините шланг подпитки дополнительного бачка двигателя от двигателя в сборе.

14.

    14

    Подденьте и извлеките стопорную пружинную скобу участка модуля подводящего шланга отопителя двигателя (1 шт.), отсоедините участок модуля подводящего шланга отопителя двигателя от моторного участка подводящего шланга отопителя двигателя. 2. Подденьте и извлеките стопорную пружинную скобу участка модуля отводящего шланга отопителя двигателя (1 шт.), отсоедините участок модуля отводящего шланга отопителя двигателя от моторного участка подводящего шланга отопителя двигателя.

15.

    15

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки десорбции адсорбера в сборе III, отсоедините трубку десорбции адсорбера в сборе III от трубки десорбции адсорбера в сборе II.

16.

    16

    Отсоедините фиксатор отводящей трубки модуля автономного вождения (1 шт.).

17.

    17

    Поддев, извлеките стопорное кольцо соединительной трубки контура охлаждения заднего электродвигателя (1 шт.), отсоедините соединительную трубку контура охлаждения заднего электродвигателя от среднего участка нейлоновой подводящей трубки контура охлаждения заднего электродвигателя. 2 . Поддев, извлеките стопорное кольцо отводящей трубки модуля автономного вождения (1 шт.), отсоедините отводящую трубку модуля автономного вождения от отводящего шланга ADAS (внутреннего).

18.

    18

    Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.

19.

    19

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 21 мм головка Инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт (1 шт.), отсоедините нижний рычаг подвески в сборе (правый передний) от нижнего кронштейна амортизатора в сборе (правый передний).

    🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. X01-89186159 болт с шестигранным фланцем и стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 — детали одноразового использования, при каждой разборке/сборке необходимо заменять на новые.

20.

    20

    Выверните болт крепления кронштейна EPS жгута проводов моторного отсека (1 шт.), отведите кронштейн EPS жгута проводов моторного отсека в сторону.

    🔧 головка 10 мм

21.

    21

    Отсоедините разъём жгута проводов электроусилителя рулевого управления с поперечной тягой в сборе (2 шт.).
22. 22

    Отсоедините крепёжный фиксатор жгута проводов моторного отсека (1 шт.).

23.

    23

    Выверните крепёжный болт (1 шт.), расстыкуйте соединение промежуточного вала рулевого управления с пыльником в сборе и электроусилителя рулевого управления с поперечной тягой в сборе.

    🔧 головка 10 мм

    Примечание. Перед снятием крепёжного болта промежуточного вала рулевого управления с пыльником в сборе необходимо зафиксировать рулевое колесо в сборе с помощью устройства блокировки рулевого колеса.

24.

    24

    Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

25.

    25

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка. 2. Извлеките сквозной болт (1 шт.), отсоедините левый передний нижний рычаг подвески в сборе от нижнего кронштейна левого переднего амортизатора в сборе.

    🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

26.

    26

    Ослабьте хомут крепления отводящей трубки переднего электродвигателя, отсоедините отводящую трубку переднего электродвигателя от многорежимного электропривода в сборе.
27. 27

    Ослабьте фиксирующий хомут отводящей трубки контура охлаждения заднего электродвигателя, отсоедините отводящую трубку контура охлаждения заднего электродвигателя от многорежимного электропривода в сборе.

28.

    28

    Выверните крепёжный болт провода массы переднего электродвигателя (1 шт.).

    🔧 Головка 10 мм
29. 29

    Отсоедините фиксатор (2 шт.) провода массы переднего электродвигателя.

30.

    30

    Выверните болт крепления переднего подрамника в сборе (левая сторона) (4 шт.).

    🔧 головка 10 мм

    Примечание. Перед снятием зафиксируйте с помощью верёвки электровентилятор в сборе и передний модуль охлаждения в сборе на кронштейне установки передней блок-фары.

31.

    31

    Выверните крепёжный болт газожидкостного сепаратора (2 шт.), отведите газожидкостный сепаратор в сторону.

    🔧 головка 13 мм

32.

    32

    Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

33.

    33

    Разблокируйте кнопку первой ступени и вытяните её до крайнего положения. 2 . Нажмите кнопку разблокировки второй ступени и отсоедините разъём высоковольтного жгута проводов электрического компрессора в сборе (1 шт.).
34. 34

    Отсоедините разъём жгута проводов компрессора с электроприводом в сборе (1 шт.).

35.

    35

    Выверните крепёжные болты выпускного патрубка компрессора в сборе (1 шт.), отсоедините всасывающий патрубок компрессора в сборе от компрессора с электроприводом в сборе.

    🔧 головка 10 мм
36. 36

    Выверните крепёжный болт (1 шт.) нагнетательного трубопровода компрессора в сборе.

    🔧 головка 10 мм
37. 37

    Выверните крепёжный болт всасывающей трубки компрессора в сборе (1 шт.), отсоедините выпускную трубку компрессора в сборе от компрессора с электроприводом в сборе.

    🔧 головка 10 мм

38.

    38

    Снимите уплотнительное кольцо O-образного сечения трубки всасывания компрессора в сборе (1 шт.).

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо O-образного сечения является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новое.
    • При разборке/сборке трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо O-образного сечения; в случае повреждения необходимо заменить трубопровод в сборе.

39.

    39

    Снимите O-образное уплотнительное кольцо трубки нагнетания компрессора в сборе (1 шт.).

    одноразовая деталь

    Примечание

    • O-образное уплотнительное кольцо является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью.
    • При демонтаже и монтаже трубопровода необходимо избегать царапин на канавке уплотнительного кольца, при наличии царапин необходимо заменить трубопровод в сборе.

40.

    40

    Выверните болты крепления переднего подрамника в сборе (правая сторона) (4 шт.).

    🔧 головка 10 мм

41.

    41

    Установите подставки переднего и заднего подрамников в точки опоры переднего подрамника в сборе и многорежимного электропривода в сборе.

    Примечание

    • При использовании подставок переднего и заднего подрамников необходимо устанавливать их точно в точки опоры, чтобы избежать падения переднего подрамника в сборе.
    • Данную операцию должны выполнять совместно два специалиста по ремонту.

42.

    42

    Выверните крепежный болт правой опоры переднего силового агрегата в сборе (3 шт.).

    🔧 торцевая головка Внимание: направляющий болт с шестигранным фланцем X01-89185132 — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью 15 ммX01-89185132одноразовая деталь

43.

    43

    Выверните болт крепления левой опоры силового агрегата в сборе (2 шт.).

    🔧 головка Примечание: X01-89185132 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 15 ммX01-89185132одноразовая деталь
44. 44

    Выверните крепёжный болт переднего подрамника в сборе (2 шт.).

    🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89184887 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 13 ммX01-89184887одноразовая деталь
45. 45

    Выверните крепёжный болт переднего подрамника в сборе (2 шт.).

    🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89186901 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89186901одноразовая деталь
46. 46

    Выверните крепёжный болт переднего подрамника в сборе (2 шт.).

    🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89185070 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 21 ммX01-89185070одноразовая деталь
47. 47

    Выверните крепежный болт переднего подрамника в сборе (2 шт.), медленно опустите передний подрамник в сборе с узлами.

    🔧 торцевая головка Внимание: комбинированное изделие X01-89185180: болт с шестигранным фланцем и плоская шайба — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью 24 ммX01-89185180одноразовая деталь

    Примечание

    • После демонтажа узла переднего подрамника в сборе изменяется центр тяжести автомобиля, что приводит к неустойчивости положения на подъёмнике, в этом случае необходимо обеспечить дополнительную поддержку автомобиля.
    • При демонтаже узла переднего подрамника в сборе используйте траверсу для плавного и медленного опускания, операция должна выполняться двумя специалистами по ремонту совместно.
    • Зафиксируйте модуль двигателя (ДВС) в сборе и узел мультимодального электропривода в сборе во избежание их перекоса и повреждения деталей.

48.

    48

    Ослабьте хомут крепления подузла трубопровода переднего электродвигателя в сборе (2 шт.), отсоедините подузел трубопровода переднего электродвигателя в сборе от мультирежимного электропривода в сборе.
49. 49

    Выверните крепёжный болт подузла трубопровода переднего электродвигателя в сборе (2 шт.), снимите подузел трубопровода переднего электродвигателя в сборе.

    🔧 головка 10 мм

50.

    50

    Выверните крепёжный болт защитного кожуха высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю (3 шт.), снимите защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю.

    🔧 головка 10 мм

51.

    51

    Вытяните кнопку разблокировки первой ступени до упора. 2. Нажмите кнопку разблокировки второй ступени и отсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.).
52. 52

    Выверните болт крепления (2 шт.) высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю, снимите высоковольтный жгут проводов от аккумуляторной батареи к переднему электродвигателю.

    🔧 головка 10 мм

53.

    53

    Выверните крепёжный болт(2 шт.) монтажного кронштейна жгута проводов переднего электродвигателя, снимите монтажный кронштейн жгута проводов переднего электродвигателя.

    🔧 головка 10 мм

54.

    54

    Нажмите кнопку разблокировки первой ступени, вытяните до предельного положения. 2. Нажмите кнопку разблокировки второй ступени, отсоедините разъём жгута проводов двигателя (ДВС) (1 шт.).
55. 55

    Отсоедините разъём жгута проводов двигателя (1 шт.).
56. 56

    Выверните крепёжные болты жгута проводов двигателя (2 шт.).

    🔧 Головка 10 мм
57. 57

    Отсоедините фиксатор жгута проводов двигателя (1 шт.).

58.

    58

    С помощью такелажного приспособления слегка приподнимите блок двигателя в сборе и мультимодульный электропривод в сборе.

    Примечание. Подъём должен выполняться согласованно двумя специалистами по ремонту во избежание перекоса такелажного приспособления, иначе это может привести к травмам персонала или повреждению деталей и оборудования.

59.

    59

    Выверните болт крепления левой тяги задней опоры силового агрегата в сборе (1 шт.).

    🔧 головка Примечание: X01-89185035 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 15 ммX01-89185035одноразовая деталь
60. 60

    Выверните крепёжный болт кронштейна левой тяги задней опоры переднего силового агрегата (3 шт.), снимите левую тягу задней опоры переднего силового агрегата в сборе вместе с кронштейном левой тяги задней опоры переднего силового агрегата.

    🔧 головка Внимание: шестигранный фланцевый болт X01-89185030 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его на новую деталь 15 ммX01-89185030одноразовая деталь

61.

    61

    Выверните крепёжный болт правой тяги задней опоры переднего силового агрегата в сборе (2 шт.).

    🔧 головка Примечание: болт с шестигранным фланцем X01-89185026 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89185026одноразовая деталь

62.

    62

    Выверните крепёжные болты кронштейна правой тяги задней опоры переднего силового агрегата (4 шт.), снимите кронштейн правой тяги задней опоры переднего силового агрегата вместе с правой тягой задней опоры переднего силового агрегата в сборе.

    🔧 Головка Внимание: X01-89186108 направляющий болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 15 ммX01-89186108одноразовая деталь

63.

    63

    Извлеките с помощью подъёмного устройства опору силового агрегата в сборе, переместите модуль двигателя в сборе и узел мультирежимного электропривода в сборе на рабочую позицию.

    Примечание

    • В процессе подъёма требуется согласованная работа двух специалистов по ремонту во избежание перекоса подъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
    • Зафиксируйте модуль двигателя в сборе и узел мультирежимного электропривода в сборе, чтобы избежать их перекоса и повреждения деталей.

64.

    64

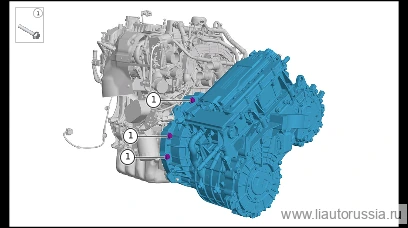

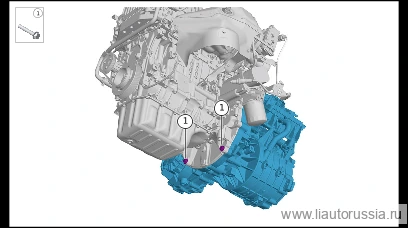

    Выверните крепёжный болт многорежимного электропривода в сборе (3 шт.).

    🔧 головка Внимание: шестигранный фланцевый болт X01-89186111 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его на новую деталь 15 ммX01-89186111одноразовая деталь

65.

    65

    Выверните крепёжный болт многорежимного электропривода в сборе (3 шт.).

    🔧 головка Внимание: шестигранный фланцевый болт X01-89186111 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его на новую деталь 15 ммX01-89186111одноразовая деталь

66.

    66

    Выверните крепёжные болты заглушки отверстия стартера (1 шт.).

    🔧 головка 10 мм
67. 67

    Выверните крепёжный болт многорежимного электропривода в сборе (2 шт.).

    🔧 головка Примечание: направляющий болт с шестигранным фланцем X01-89186108 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89186108одноразовая деталь
68. 68

    Выверните крепёжный болт (1 шт.) многорежимного электропривода в сборе, снимите многорежимный электропривод в сборе.

    🔧 головка Внимание: X01-89186111 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом снятии/установке необходимо заменять на новую деталь 15 ммX01-89186111одноразовая деталь

    Примечание. В процессе разделения многорежимного электропривода в сборе и модуля двигателя (ДВС) в сборе используйте подъёмное приспособление для подвешивания многорежимного электропривода в сборе; в процессе разделения избегайте нагрузки на демпфер крутильных колебаний.

Установка 72 шагов

1.

   1

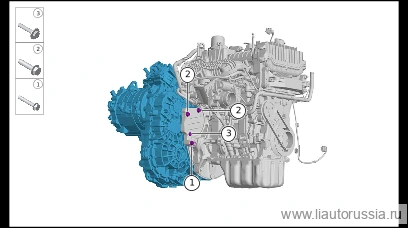

   Установите мультирежимный электропривод в сборе, установите крепёжный болт (1 шт.) мультирежимного электропривода в сборе. X01-89186111 фланцевый шестигранный болт. Момент затяжки: 45±3 Н·м.

   ⚙︎ 45±3 Н·м🔧 головка 15 ммX01-89186111одноразовая деталь

   Примечание. Фланцевый шестигранный болт X01-89186111 является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую.
2. 2

   Установите крепёжный болт многорежимного электропривода в сборе (2 шт.). X01-89186108 направляющий шестигранный фланцевый болт Момент затяжки: 45±3 Н·м

   ⚙︎ 45±3 Н·м🔧 головка Внимание: направляющий шестигранный фланцевый болт X01-89186108 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его на новую деталь 15 ммX01-89186108одноразовая деталь
3. 3

   Установите крепёжный болт заглушки отверстия стартера (1 шт.). Q140B0635F62L комбинированный крепёж из болта с шестигранной головкой и плоской шайбы Момент затяжки: 45±3 Н·м

   ⚙︎ 45±3 Н·м🔧 головка Примечание: в процессе соединения многорежимного электропривода в сборе с модулем двигателя в сборе используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе, в процессе соединения избегайте нагружения демпфера крутильных колебаний 10 мм

4.

   4

   Установите многорежимный электропривод в сборе, установите крепёжный болт (2 шт.) многорежимного электропривода в сборе. X01-89186111 Болт с шестигранной фланцевой головкой Момент затяжки: 45±3 Н·м

   ⚙︎ 45±3 Н·м🔧 головка 15 ммX01-89186111

5.

   5

   Установите многорежимный электропривод в сборе, установите крепёжный болт (3 шт.) многорежимного электропривода в сборе. X01-89186111 Болт с шестигранной фланцевой головкой Момент затяжки: 45±3 Н·м

   ⚙︎ 45±3 Н·м🔧 головка 15 ммX01-89186111

6.

   6

   С помощью подъёмного приспособления установите модуль двигателя (ДВС) в сборе и узел мультирежимного электропривода в сборе на опору переднего силового агрегата в сборе.

   Примечание

   • При использовании грузоподъёмного приспособления работу должны согласованно выполнять два специалиста по ремонту, чтобы избежать перекоса приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
   • Зафиксируйте модуль двигателя (ДВС) в сборе и узел мультирежимного электропривода в сборе, чтобы избежать их перекоса и повреждения деталей.

7.

   7

   Установите кронштейн правой тяги задней опоры переднего силового агрегата вместе с правой тягой задней опоры переднего силового агрегата в сборе, установите крепёжный болт кронштейна правой тяги задней опоры переднего силового агрегата (4 шт.). X01-89186108 направляющий шестигранный фланцевый болт Момент затяжки: 60±5 Н·м

   ⚙︎ 60±5 Н·м🔧 головка Внимание: направляющий шестигранный фланцевый болт X01-89186108 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его на новую деталь 15 ммX01-89186108одноразовая деталь

8.

   8

   Установите правую тягу задней опоры переднего силового агрегата в сборе, установите крепёжный болт правой тяги задней опоры переднего силового агрегата в сборе (2 шт.). X01-89185026 болт с шестигранным фланцем Момент затяжки: 120±10 Н·м

   ⚙︎ 120±10 Н·м🔧 головка Примечание: болт с шестигранным фланцем X01-89185026 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89185026одноразовая деталь

9.

   9

   Установите кронштейн левой тяги задней подвески переднего привода с левой тягой задней опоры переднего силового агрегата в сборе, установите крепёжные болты кронштейна левой тяги задней подвески переднего привода (3 шт.). X01-89185030 болт с шестигранной фланцевой головкой Момент затяжки: 60±5 Н·м

   ⚙︎ 60±5 Н·м🔧 головка Внимание: X01-89185030 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89185030одноразовая деталь
10. 10

    Установите левую тягу задней опоры переднего силового агрегата в сборе, установите крепёжный болт (1 шт.) левой тяги задней опоры переднего силового агрегата в сборе. X01-89185035 фланцевый шестигранный направляющий болт. Момент затяжки: 120±10 Н·м.

    ⚙︎ 120±10 Н·м🔧 головка 15 ммX01-89185035одноразовая деталь

    Примечание. Фланцевый шестигранный направляющий болт X01-89185035 является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую.

11.

    11

    Снимите подъёмное приспособление.

12.

    12

    Установите фиксатор жгута проводов двигателя (1 шт.).
13. 13

    Установите крепёжный болт жгута проводов двигателя (2 шт.). Q1860616F70 болт с шестигранным фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
14. 14

    Подсоедините разъём жгута проводов двигателя (1 шт.).
15. 15

    Подсоедините разъём (1 шт.) жгута проводов двигателя (ДВС). 5. Переместите кнопку разблокировки до упора.

16.

    16

    Установите монтажный кронштейн жгута проводов переднего электродвигателя, установите крепёжный болт монтажного кронштейна жгута проводов переднего электродвигателя (2 шт.). Q1860616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

17.

    17

    Установите высоковольтный жгут от тяговой батареи к переднему электродвигателю, установите болт крепления высоковольтного жгута от тяговой батареи к переднему электродвигателю (2 шт.). Q1860616F70 болт шестигранный фланцевый. Момент затяжки: 9±1 Н·м.

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
18. 18

    Подсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю (1 шт.). 3 . Переместите кнопку разблокировки до крайнего положения.

19.

    19

    Установите защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю, установите болт крепления (3 шт.) защитного кожуха высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

20.

    20

    Установите подузел трубопроводов переднего электродвигателя в сборе, установите крепёжный болт (2 шт.) подузла трубопроводов переднего электродвигателя в сборе. Q1860616F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
21. 21

    Установите хомут (2 шт.) крепления подузла трубопроводов переднего электродвигателя в сборе, подсоедините подузел трубопроводов переднего электродвигателя в сборе к мультирежимному электроприводу в сборе.

22.

    22

    Перед подъёмом подставок переднего и заднего подрамников необходимо проверить, установлены ли подставки переднего и заднего подрамников в точки опоры. Данную операцию должны выполнять совместно два специалиста по ремонту.

23.

    23

    Установите передний подрамник в сборе с узлами, установите болт крепления переднего подрамника в сборе (2 шт.). X01-89185180 комплект болт шестигранный фланцевый с плоской шайбой. Момент затяжки: 300±30 Н·м.

    ⚙︎ 300±30 Н·м🔧 головка 24 ммX01-89185180одноразовая деталь

    Примечание. Комплект X01-89185180 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
24. 24

    Установите крепёжные болты переднего подрамника в сборе (2 шт.). X01-89185070 Шестигранный фланцевый болт в сборе с плоской шайбой Момент затяжки: 240±20 Н·м

    ⚙︎ 240±20 Н·м🔧 Головка Внимание: X01-89185070 Шестигранный фланцевый болт в сборе с плоской шайбой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 21 ммX01-89185070X01-89185180одноразовая деталь

    Примечание. X01-89185180 Шестигранный фланцевый болт в сборе с плоской шайбой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
25. 25

    Установите крепёжный болт переднего подрамника в сборе (2 шт.). X01-89186901 комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы Момент затяжки: 30 Н·м+90°

    ⚙︎ 30 Н·м+90°🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89186901 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89186901одноразовая деталь
26. 26

    Установите стопорный болт переднего подрамника в сборе (2 шт.). X01-89184887 комбинация болта с шестигранным фланцем и плоской шайбы Момент затяжки: 30±3 Н·м

    ⚙︎ 30±3 Н·м🔧 головка Примечание: X01-89184887 комбинация болта с шестигранным фланцем и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять новой 13 ммX01-89184887одноразовая деталь

    Примечание

    • После установки узла заднего подрамника в сборе снимите вспомогательную опору.
    • При установке узла переднего подрамника в сборе используйте подъёмное приспособление, поднимая его плавно и медленно; операция должна выполняться двумя специалистами по ремонту совместно.
    • Зафиксируйте модуль двигателя (ДВС) в сборе и узел мульти-модового электропривода в сборе, чтобы избежать их перекоса и повреждения деталей.
27. 27

    Установите крепёжные болты левой опоры переднего силового агрегата в сборе (2 шт.). X01-89185132 Направляющий болт с шестигранной головкой и фланцем Момент затяжки: 90±10 Н·м

    ⚙︎ 90±10 Н·м🔧 Головка Внимание: X01-89185132 направляющий болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 15 ммX01-89185132одноразовая деталь

28.

    28

    Установите болт крепления правой опоры силового агрегата в сборе (3 шт.). X01-89185132 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 90±10 Н·м

    ⚙︎ 90±10 Н·м🔧 головка Примечание: X01-89185132 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 15 ммX01-89185132одноразовая деталь

29.

    29

    Установите (выверните) крепёжный болт переднего подрамника в сборе (правая сторона) (4 шт.). X01-89184820 комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 головка 10 ммX01-89184820

30.

    30

    Установите новое уплотнительное кольцо (1 шт.) выпускной трубки компрессора в сборе.

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа/монтажа его необходимо заменять на новое.
    • После замены уплотнительного кольца перед установкой нанесите на него смазочное масло.
    • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

31.

    31

    Установите новое уплотнительное кольцо (1 шт.) всасывающей трубки компрессора в сборе.

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо круглого сечения является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
    • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
    • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

32.

    32

    Подсоедините всасывающую трубку компрессора в сборе к компрессору с электроприводом в сборе, установите крепёжный болт всасывающей трубки компрессора в сборе (1 шт.). Q1840820F61 шестигранный фланцевый болт Момент затяжки: 18±2 Н·м

    ⚙︎ 18±2 Н·м🔧 головка 10 ммQ1840820F61
33. 33

    Соедините выпускную трубку компрессора в сборе с электрическим компрессором в сборе, установите крепёжный болт выпускной трубки компрессора в сборе (1 шт.). Q1840820F61 болт с шестигранным фланцем Момент затяжки: 18±2 Н·м

    ⚙︎ 18±2 Н·м🔧 головка 10 ммQ1840820F61
34. 34

    Установите крепёжный болт (1 шт.) выпускного трубопровода компрессора в сборе. Q140B0616F70L шестигранный болт в сборе с плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

35.

    35

    Подсоедините разъём жгута проводов электрического компрессора в сборе (1 шт.).
36. 36

    Подсоедините разъём (1 шт.) высоковольтного жгута проводов электрического компрессора в сборе. 3. Переместите кнопку разблокировки до упора.

37.

    37

    Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

38.

    38

    Установите крепёжный болт газожидкостного сепаратора (2 шт.). Q1860830F61 Болт с шестигранным фланцем Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860830F61

39.

    39

    Установите (выверните) крепёжный болт переднего подрамника в сборе (левая сторона) (4 шт.). X01-89184820 комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 головка 10 ммX01-89184820

40.

    40

    Установите фиксатор(2 шт.) провода заземления переднего электродвигателя.
41. 41

    Установите крепёжный болт (1 шт.) провода массы переднего электродвигателя. Q1860616F70 фланцевый шестигранный болт. Момент затяжки: 9±1 Н·м.

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

42.

    42

    Подсоедините отводящую трубку контура охлаждения заднего электродвигателя к многорежимному электроприводу в сборе, установите хомут крепления отводящей трубки контура охлаждения заднего электродвигателя.
43. 43

    Соедините отводящую трубку переднего электродвигателя с многорежимным электроприводом в сборе, установите крепёжный хомут отводящей трубки переднего электродвигателя

44.

    44

    Установите левый передний нижний рычаг подвески в сборе и нижний кронштейн левого переднего амортизатора в сборе, установите крепёжные болты (1 шт.).

45.

    45

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89186159 фланцевый шестигранный болт. Момент затяжки: 180±10 Н·м. Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка.

    ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

46.

    46

    Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

47.

    47

    Подсоедините промежуточный вал рулевого управления с пыльником в сборе к электроусилителю рулевого управления с рулевой тягой в сборе, установите фиксирующий болт (1 шт.). W01-89184833 Болт с шестигранной фланцевой головкой Момент затяжки: 27±2 Н·м

    ⚙︎ 27±2 Н·м🔧 Головка Внимание: после установки промежуточного вала рулевого управления с пыльником в сборе необходимо снять фиксатор рулевого колеса 10 ммW01-89184833

48.

    48

    Установите фиксатор жгута проводов моторного отсека (1 шт.).
49. 49

    Подсоедините разъём жгута проводов электроусилителя рулевого управления с поперечной тягой в сборе (2 шт.).

50.

    50

    Установите крепёжный болт кронштейна EPS жгута проводов моторного отсека (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

51.

    51

    Установите нижний рычаг подвески в сборе (правый передний) на нижний кронштейн амортизатора в сборе (правый передний), установите крепёжный болт (1 шт.).

52.

    52

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89186159 фланцевый шестигранный болт. Момент затяжки: 180±10 Н·м. Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка.

    ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

53.

    53

    Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.), медленно потяните вспомогательную рукоятку в направлении стрелки до крайнего положения. 2 . Зафиксируйте фиксатор.

54.

    54

    Подсоедините отводящую трубку модуля автономного вождения к отводящей трубке ADAS, установите хомут крепления отводящей трубки модуля автономного вождения (1 шт.).
55. 55

    Подсоедините соединительную трубку контура охлаждения заднего электродвигателя к среднему участку подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, установите хомут крепления соединительной трубки контура охлаждения заднего электродвигателя (1 шт.).

56.

    56

    Установите фиксирующую защёлку отводящей трубки модуля автономного вождения (1 шт.).

57.

    57

    Установите трубку продувки адсорбера III в сборе, подсоедините трубку продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе.

    Примечание

    • При подсоединении трубки продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе не допускайте перекоса, приводящего к смещению уплотнительного кольца.
    • Подсоедините трубку продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе до упора, до щелчка.

58.

    58

    Соедините участок отводящего шланга ОЖ отопителя двигателя (ДВС) со стороны интегрированного модуля с участком подводящего шланга ОЖ отопителя двигателя (ДВС) со стороны двигателя (ДВС), установите стопорную пружинную скобу крепления участка отводящего шланга ОЖ отопителя двигателя (ДВС) со стороны интегрированного модуля (1 шт.).
59. 59

    Подсоедините участок модуля интегрированного узла подводящего шланга отопителя двигателя к участку двигателя подводящего шланга отопителя двигателя, установите стопорную пружину участка модуля интегрированного узла подводящего шланга отопителя двигателя (1 шт.).

60.

    60

    Соедините шланг подпитки дополнительного бачка двигателя с двигателем в сборе, установите крепёжный хомут шланга подпитки дополнительного бачка двигателя (1 шт.).

61.

    61

    Подсоедините впускную трубку интеркулера в сборе к двигателю (ДВС) в сборе, затяните крепёжный хомут впускной трубки интеркулера в сборе (1 шт.).

    🔧 торцевая головка 7 мм

62.

    62

    Установите фиксатор подводящего водяного шланга радиатора (1 шт.).
63. 63

    Подсоедините подводящий шланг радиатора к двигателю (ДВС) в сборе, установите хомут крепления подводящего шланга радиатора (1 шт.).

64.

    64

    Установите фиксирующую защёлку отводящего шланга радиатора (1 шт.).
65. 65

    Подсоедините отводящий шланг радиатора к двигателю (ДВС) в сборе, установите крепёжный хомут отводящего шланга радиатора (1 шт.).

66.

    66

    Установите крепёжный болт жгута массы жгута проводов двигателя (ДВС) в сборе (1 шт.). M01-89146616 Болт с шестигранной головкой в сборе с пружинной шайбой и плоской шайбой

    🔧 Головка 10 ммM01-89146616
67. 67

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
68. 68

    Подсоедините разъём жгута проводов двигателя в сборе (2 шт.).

69.

    69

    Установите фиксатор жгута проводов двигателя в сборе (2 шт.).
70. 70

    Подсоедините разъём жгута проводов ЭБУ двигателя (2 шт.).

71.

    71

    Установите фиксирующую защёлку (3 шт.) топливоподающей трубки топливного бака в сборе III.
72. 72

    Подсоедините топливоподающую трубку топливного бака в сборе III к топливному насосу высокого давления в сборе.

    Примечание

    • При подсоединении топливоподающей трубки топливного бака в сборе III к топливному насосу высокого давления в сборе избегайте отклонения от направления, приводящего к смещению уплотнительного кольца.
    • Подсоедините топливоподающую трубку топливного бака в сборе III к топливному насосу высокого давления в сборе до предельного положения, до щелчка «клик».

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены контроллера сдвоенного электродвигателя
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
• Загрузка начального угла после замены мультирежимного электропривода в сборе
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX
