Поршень, шатун и коленчатый вал — Сигнальный диск
Блок двигателя в сборе · Li L6 2024 · стр. 274–276 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
- При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
- При разборке и сборке многорежимного электропривода в сборе с двигателем используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
- Болт с шестигранным фланцем Q1840820TF61S в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
- Болт маховика 1000099 в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
- При установке крепёжных болтов демпфера крутильных колебаний сначала предварительно затяните крепёжные болты демпфера крутильных колебаний, затем затягивайте до нормативного момента постепенно, за несколько циклов.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 51
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Процедура сброса давления топлива
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Откачка и заправка хладагента
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- верхняя крышка электрощита моторного отсека
- Декоративный кожух двигателя в сборе
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Впускной шланг воздушного фильтра
- Воздушный фильтр в сборе
- Компоненты впускных трубопроводов — Выходная трубка интеркулера в сборе II
- соединительная трубка Вентури II
- трубка чистого воздуха в сборе
- Подъём и опускание автомобиля
- Колесо в сборе
- Стопорная гайка приводного вала
- Демонтаж/монтаж узла левого переднего поворотного кулака со ступичным подшипником
- Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
- Левый передний подкрылок
- Колесо в сборе
- Стопорная гайка приводного вала
- Снятие и установка узла поворотного кулака правого переднего и ступичного подшипникового узла
- Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
- Правая передняя колёсная арка
- Левая нижняя защитная панель двигателя в сборе
- Правая нижняя защитная панель двигателя в сборе
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Нижняя защитная панель правой стороны днища
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
- Слив и заправка моторного масла двигателя (ДВС)
- Слив и заправка масла переднего редуктора
- Кронштейн передней защитной панели днища
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Передний глушитель в сборе
- Компрессор с электроприводом в сборе
- Компонент заднего тормоза — двухчиповый датчик скорости вращения колеса
- Левый передний приводной вал в сборе
- Компонент заднего тормоза — двухчиповый датчик скорости вращения колеса
- Правый передний приводной вал в сборе
- Мультирежимный электропривод в сборе
- Торсионный демпфер
- Обычный маховик
Снятие 1 шагов
-

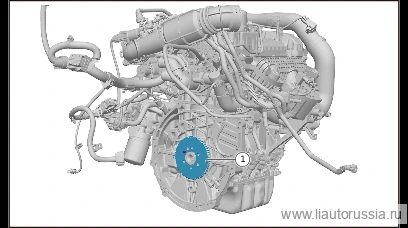

Снимите сигнальный диск.
Установка 1 шагов
-
Установите сигнальный диск.
Примечание. При установке сигнального диска установочный штифт коленчатого вала используется для позиционирования сигнального диска.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка лидара - MAX
- Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
