Сальник

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2	LBZ8KL9WK2	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)	—	Подъём и опускание аккумуляторной батареи
4	OKJHLYAQZ8	Сальник входного вала переднего узла «5-в-1» (Хуэйсян)		Сальник входного вала переднего узла «5-в-1» (Хуэйсян)

Подготовительные работы 48

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Высоковольтная система книга владельца
7. Откачка и заправка хладагента
8. Передняя защита моторного отсека
9. Левая защита моторного отсека в сборе
10. Правая защита моторного отсека в сборе
11. верхняя крышка электрощита моторного отсека
12. Декоративный кожух двигателя в сборе
13. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
14. Впускной шланг воздушного фильтра
15. Воздушный фильтр в сборе
16. Компоненты впускных трубопроводов — Выходная трубка интеркулера в сборе II
17. соединительная трубка Вентури II
18. трубка чистого воздуха в сборе
19. Подъём и опускание автомобиля
20. Колесо в сборе
21. Стопорная гайка приводного вала
22. Демонтаж/монтаж узла левого переднего поворотного кулака со ступичным подшипником
23. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
24. Левый передний подкрылок
25. Колесо в сборе
26. Стопорная гайка приводного вала
27. Снятие и установка узла поворотного кулака правого переднего и ступичного подшипникового узла
28. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
29. Правая передняя колёсная арка
30. Левая нижняя защитная панель двигателя в сборе
31. Правая нижняя защитная панель двигателя в сборе
32. Задняя защитная панель передней части днища
33. Нижняя защита переднего бампера в сборе
34. Левая передняя нижняя защита днища
35. Корпус защиты адсорбера в сборе
36. Нижняя защитная панель правой стороны днища
37. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
38. Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
39. Слив и заправка моторного масла двигателя (ДВС)
40. Слив и заправка масла переднего редуктора
41. Кронштейн передней защитной панели днища
42. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
43. Передний глушитель в сборе
44. Компонент заднего тормоза — двухчиповый датчик скорости вращения колеса
45. Левый передний приводной вал в сборе
46. Компонент заднего тормоза — двухчиповый датчик скорости вращения колеса
47. Правый передний приводной вал в сборе
48. Мультирежимный электропривод в сборе

Снятие 1 шагов

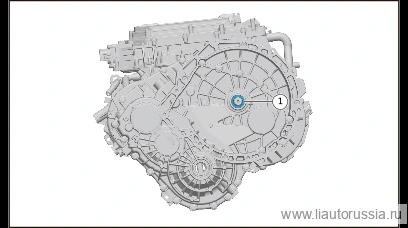

1.

   1

   С помощью подходящего инструмента снимите сальник входного вала.

   Примечание

   • Оберните плоскую отвёртку достаточным количеством белой ткани, чтобы не поцарапать сопрягаемую поверхность корпуса, и с усилием подденьте сальник.
   • Точка поддевания — место расположения каркаса сальника.
   • При демонтаже не поцарапайте установочную поверхность корпуса сдвоенного электродвигателя с редуктором.

Установка 2 шагов

1.

   1

   Установите сальник входного вала на приспособление для установки сальника входного вала.

2.

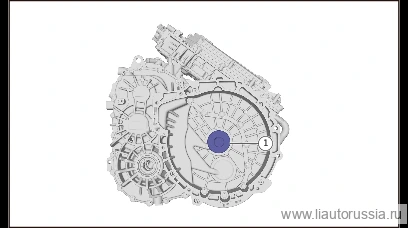

   2

   Используя инструмент для установки сальника входного вала, запрессуйте сальник входного вала в сдвоенный электродвигатель с редуктором в сборе.

   Примечание

   • До соприкосновения нижней плоскости оправки для запрессовки сальника с плоскостью корпуса.
   • После запрессовки на место глубина запрессовки составляет 1±0.3 мм.
   • Перед установкой необходимо нанести небольшое количество масла редуктора на посадочную поверхность сальника входного вала.
   • Инструмент для установки сальника входного вала необходимо удерживать строго горизонтально относительно монтажного отверстия, без перекоса, чтобы не повредить сальник входного вала или корпус сдвоенного электродвигателя с редуктором.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
• Калибровка по высоте (применимо для MAX, PRO)
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
