Шумоизоляционный мат пола багажника
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 37
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Открытие и закрытие капота
- Крышка багажника в сборе
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- средняя облицовка правой стойки B в сборе
- облицовка верхней части правой стойки B в сборе.
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- Шторка багажного отделения в сборе
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
- Демонтаж/монтаж узла ящика для инструментов багажника
- облицовочная панель порога задней двери в сборе
- Демонтаж/монтаж панели выключателя правой задней боковины и узла
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- облицовка правой задней боковины в сборе
- монтажный кронштейн обшивки боковины правой стороны.
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- облицовка верхней части левой стойки D в сборе.
- облицовка левой задней боковины в сборе
- монтажный кронштейн отделки левой боковины
- Сабвуфер
- Контроллер заднего кузова в сборе
- Кронштейн заднего блока управления кузовом в сборе
- верхняя крышка резервного блока распределения питания
- Аккумуляторная батарея в сборе
- верхняя крышка заднего электрощитка
- нижняя крышка заднего блока электрооборудования
- Модуль мониторинга сети электропитания
- Высоковольтный блок заряда и распределения энергии в сборе
Снятие 2 шагов
-

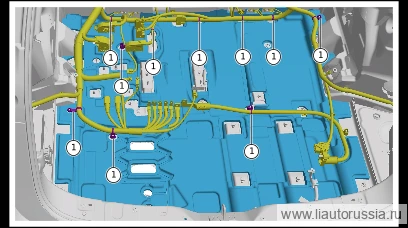

Отсоедините фиксирующую защёлку (10 шт.) жгута проводов кузова, отведите жгут проводов в сторону.
-

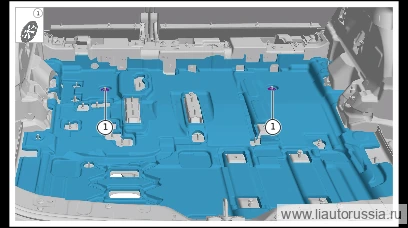

Выверните гайку пластинчатой пружины (2 шт.) шумоизоляционного мата пола багажника, извлеките шумоизоляционный мат пола багажника.
Установка 2 шагов
-
Установите шумоизоляционный мат пола багажника, установите пружинную гайку шумоизоляционного мата пола багажника (2 шт.).
-
Верните на место жгут проводов кузова, установите фиксатор (10 шт.) жгута проводов кузова.
