Аккумуляторная батарея в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Не допускайте искрения вблизи аккумуляторной батареи в сборе, во избежание короткого замыкания или иного риска возникновения пожара.
- Убедитесь, что все линии проводки подключены правильно и безопасно.
- Не допускайте защемления и повреждения кабелей, а также короткого замыкания внутри жгута проводов, поскольку повреждённые кабели могут привести к неисправности системы и травмированию людей.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Аккумулятор книга владельца
- Экранирующая крышка багажного отделения в сборе.
- Демонтаж/монтаж узла ящика для инструментов багажника
- верхняя крышка резервного блока распределения питания
Снятие 5 шагов
-

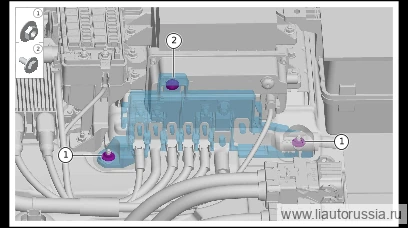

Выверните крепёжную гайку(2 шт.) корпуса резервного блока распределения питания.
🔧 Головка Внимание: D01-89320006 Гайка с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже необходимо заменять новой деталью 10 ммD01-89320006одноразовая деталь -

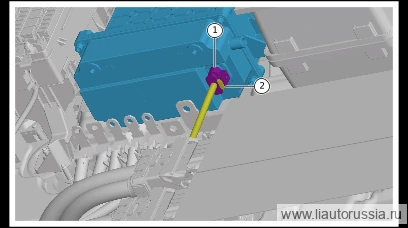

Выверните крепёжный болт(1 шт.), соединяющий корпус резервного блока распределения электроэнергии с аккумуляторной батареей в сборе, отведите корпус резервного блока распределения электроэнергии в сторону.
🔧 головка Внимание: направляющий болт с шестигранной фланцевой головкой LAA-89180104 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 10 ммодноразовая деталь -
Вытяните кнопку разблокировки первой ступени до упора.
-
Отсоедините жгут проводов кузова от аккумулятора.
-

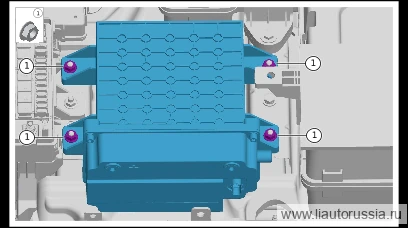

Выверните крепёжные болты(4 шт.) аккумуляторной батареи в сборе, извлеките аккумуляторную батарею в сборе.
🔧 Головка 10 мм
Установка 4 шагов
-
Установите аккумуляторную батарею в сборе, установите крепёжный болт(4 шт.) аккумуляторной батареи в сборе. Гайка с шестигранной фланцевой головкой Q32006F36 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините жгут проводов кузова к аккумуляторной батарее. 2. Нажмите кнопку разблокировки первой ступени до упора.
-
Установите винт(1 шт.) крепления корпуса резервного блока распределения питания к аккумулятору в сборе. Направляющий шестигранный фланцевый болт LAA-89180104 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Внимание: направляющий шестигранный фланцевый болт LAA-89180104 является деталью одноразового применения, после каждой разборки и сборки необходимо заменять его новой деталью 10 ммодноразовая деталь -
Установите крепёжную гайку корпуса резервного блока распределения питания (2 шт.). D01-89320006 Шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: D01-89320006 Шестигранная фланцевая гайка является одноразовой деталью, при каждой разборке и сборке необходимо заменять новой деталью 10 ммD01-89320006одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите аккумуляторную батарею в сборе, установите крепёжный болт(4… | 9±1 Н·м |
| Установите винт(1 шт.) крепления корпуса резервного блока распределени… | 9±1 Н·м |
| Установите крепёжную гайку корпуса резервного блока распределения пита… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены аккумуляторной батареи в сборе
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
