Нижняя крышка заднего блока электрооборудования
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Аккумулятор книга владельца
- Экранирующая крышка багажного отделения в сборе.
- верхняя крышка заднего электрощитка
Снятие 3 шагов
-

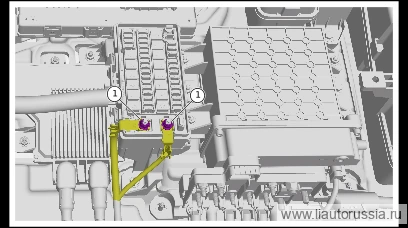

Выверните соединительную гайку (2 шт.) жгута проводов кузова, отсоедините жгут проводов кузова от корпуса заднего электрического блока.
🔧 головка 10 мм -

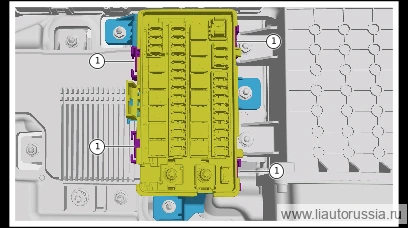

Расстыкуйте фиксатор корпуса заднего электроблока (4 шт.), отсоедините корпус заднего электроблока от кронштейна заднего электроблока.
-

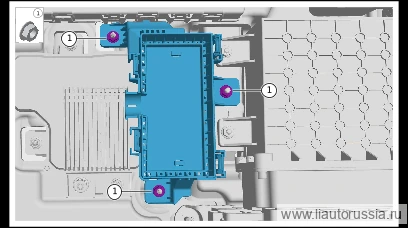

Выверните крепёжную гайку кронштейна заднего блока электрооборудования (3 шт.), снимите кронштейн заднего блока электрооборудования.
🔧 головка 10 мм
Установка 3 шагов
-
Установите крепёжную гайку кронштейна заднего электроблока (3 шт.). Гайка с шестигранной фланцевой головкой Q32006F36 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 мм -
Установите корпус кронштейна заднего электрощитка, убедитесь, что фиксатор (4 шт.) корпуса заднего электрощитка установлен до упора.
-
Установите жгут проводов кузова, установите соединительную гайку жгута проводов кузова (2 шт.).
🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжную гайку кронштейна заднего электроблока (3 шт.). Га… | 9±1 Н·м |
