Кронштейн заднего блока управления кузовом в сборе

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Аккумулятор книга владельца
7. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
8. облицовка левого порога в сборе
9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
10. Шторка багажного отделения в сборе
11. Экранирующая крышка багажного отделения в сборе.
12. Кронштейн крышки багажного отделения в сборе
13. Демонтаж/монтаж узла ящика для инструментов багажника
14. облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя левой задней боковины и узла
16. облицовка верхней части левой стойки D в сборе.
17. облицовка левой задней боковины в сборе
18. монтажный кронштейн отделки левой боковины
19. Контроллер заднего кузова в сборе

Снятие 2 шагов

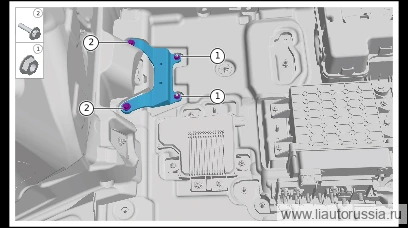

1. 1

   Выверните крепёжный болт(2 шт.) кронштейна заднего блока управления кузовом в сборе.

   🔧 Торцевая головка 10 мм
2. 2

   Выверните крепёжные гайки(2 шт.) кронштейна заднего контроллера кузова в сборе, извлеките кронштейн заднего контроллера кузова в сборе.

   🔧 головка 10 мм

Установка 2 шагов

1.

   1

   Установите кронштейн блока управления задней частью кузова в сборе, установите крепёжные гайки кронштейна блока управления задней частью кузова в сборе (2 шт.). Q32006F36 гайка с шестигранным фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
2. 2

   Установите крепёжные болты кронштейна заднего блока управления кузовом в сборе (2 шт.). Q146B0630F62L комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

Моменты затяжки — сводка
