Высоковольтный блок заряда и распределения энергии в сборе

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Открытие и закрытие капота
4. Крышка багажника в сборе
5. Ящик для инструмента в багажнике
6. Аккумулятор книга владельца
7. Высоковольтная система книга владельца
8. Задняя защитная панель передней части днища
9. Нижняя защита переднего бампера в сборе
10. Левая передняя нижняя защита днища
11. Корпус защиты адсорбера в сборе
12. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 9 шагов

1. 1

   Кнопкой разблокировки разблокируйте фиксатор первой ступени, вытяните до упора. 2. Медленно потяните рычаг-усилитель в направлении стрелки до упора, отсоедините разъём высоковольтного жгута проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю (1 шт.).

2.

   2

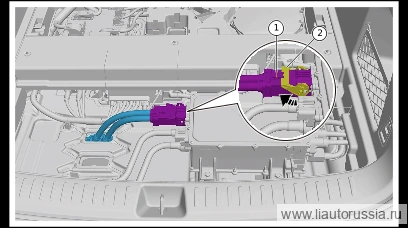

   Нажмите кнопку разблокировки, разблокируйте фиксатор первой ступени, вытяните до предельного положения. 2. Плавно потяните рычаг усилителя в направлении, указанном стрелкой, до предельного положения, отсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе (1 шт.).

3.

   3

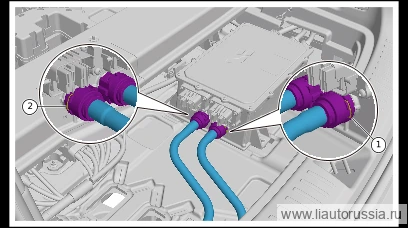

   Отожмите фиксирующий хомут отводящего шланга OBC (1 шт.), отведите отводящий шланг OBC в сторону. 2 . Отожмите фиксирующий хомут подводящего шланга OBC (1 шт.), отведите подводящий шланг OBC в сторону.

   Примечание. При демонтаже шланга оберните вокруг него чистую ткань для впитывания вытекающей охлаждающей жидкости.

4.

   4

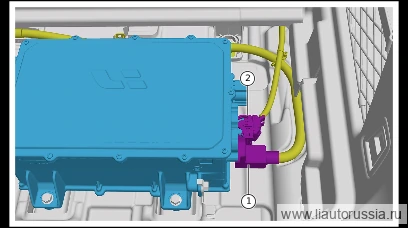

   Нажмите кнопку разблокировки первой ступени и вытяните до упора, нажмите кнопку разблокировки второй ступени высоковольтного разъёма (1 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе.
5. 5

   Выверните крепёжный винт (2 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе, отведите высоковольтный жгут проводов зарядки переменного/постоянного тока в сборе в сторону.

   🔧 головка-бита T30

6.

   6

   Отсоедините разъём жгута проводов высоковольтного блока зарядки и распределения питания в сборе (1 шт.), отведите жгут проводов кузова в сторону. 2. Приподнимите защитный резиновый чехол положительного жгута проводов DC-DC.

7.

   7

   Выверните крепёжные болты (1 шт.) жгута положительного полюса DC-DC, отведите жгут положительного полюса DC-DC в сторону.

   🔧 торцевая головка 13 мм
8. 8

   Выверните крепёжный болт жгута провода заземления DCDC в сборе (1 шт.), отведите жгут провода заземления DCDC в сборе в сторону.

   🔧 головка Примечание: болт с шестигранным фланцем Q1860816F70 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 13 ммQ1860816F70одноразовая деталь

9.

   9

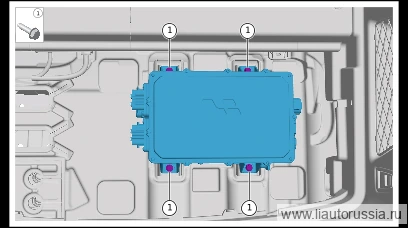

   Выверните крепёжные болты (4 шт.) высоковольтного блока заряда и распределения энергии в сборе, снимите высоковольтный блок заряда и распределения энергии в сборе.

   🔧 торцевая головка Примечание: X01-89186830 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом снятии и установке необходимо заменять его новой деталью 13 ммX01-89186830одноразовая деталь

Установка 11 шагов

1. 1

   Установите высоковольтный блок заряда и распределения энергии в сборе, установите крепёжные болты (4 шт.) высоковольтного блока заряда и распределения энергии в сборе. X01-89186830 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка Примечание: X01-89186830 направляющий болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом снятии и установке необходимо заменять его новой деталью 13 ммX01-89186830одноразовая деталь

2.

   2

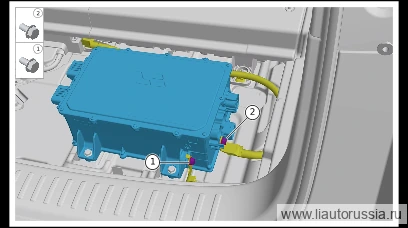

   Установите жгут проводов массы DCDC в сборе, установите крепёжный болт жгута проводов массы DCDC в сборе (1 шт.). Q1860816F70 болт с шестигранной головкой и фланцем Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка 13 ммQ1860816F70
3. 3

   Установите жгут проводов плюсовой клеммы DC-DC, установите крепёжный болт (1 шт.) жгута проводов плюсовой клеммы DC-DC. Q1860816F70 Болт с шестигранной фланцевой головкой Момент затяжки: 15±1.5 Н·м

   ⚙︎ 15±1.5 Н·м🔧 головка Внимание: Q1860816F70 болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждом снятии/установке необходимо заменять на новую деталь 13 ммQ1860816F70одноразовая деталь

4.

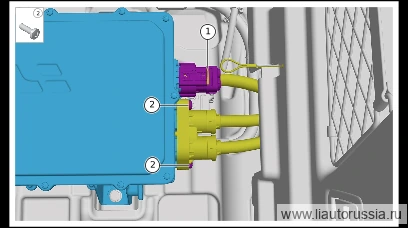

   4

   Установите на место защитный резиновый чехол положительного жгута проводов DC-DC.
5. 5

   Подсоедините разъём жгута проводов высоковольтного блока зарядки и распределения питания в сборе (1 шт.).

6.

   6

   Установите высоковольтный жгут проводов AC/DC зарядки в сборе, установите крепёжный винт высоковольтного жгута проводов высоковольтного жгута проводов AC/DC зарядки в сборе (2 шт.). Q215B0620T1F71 винт с цилиндрической головкой и внутренним шестигранным шлицем Torx Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка с битой T30
7. 7

   Подсоедините разъём (1 шт.) высоковольтного жгута проводов зарядки переменного/постоянного тока в сборе, нажмите кнопку и задвиньте до упора.

8.

   8

   Установите подводящий шланг ОЖ OBC, установите хомут крепления подводящего шланга ОЖ OBC (1 шт.).
9. 9

   Установите отводящий шланг ОЖ OBC, установите хомут крепления отводящего шланга ОЖ OBC (1 шт.).

10.

    10

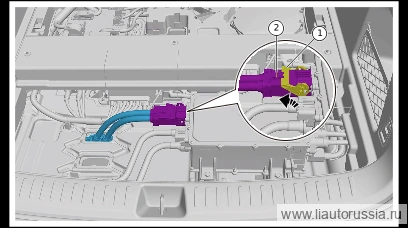

    Подсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе (1 шт.), медленно потяните вспомогательную рукоятку по направлению стрелки до крайнего положения. 2 . Заблокируйте фиксатор.

11.

    11

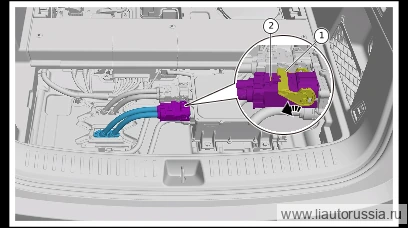

    Подсоедините разъём (1 шт.) высоковольтного жгута проводов от блока зарядки и распределения электропитания в сборе к заднему электродвигателю, медленно потяните вспомогательную рукоятку по направлению стрелки до упора. 2. Зафиксируйте защёлку.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены компонентов высоковольтного блока зарядки и распределения питания
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
